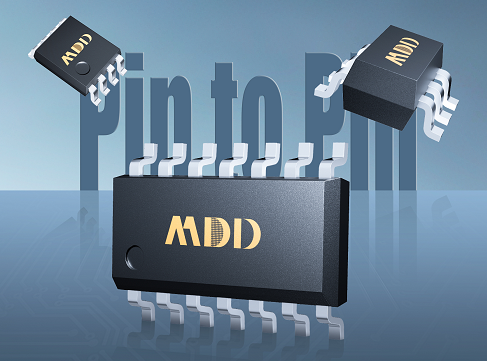

在现代电子系统中，MDD辰达半导体 逻辑IC（集成电路）是实现数字信号处理、时序控制和数据传输的核心组成部分。随着工作频率和数据传输速率的不断提升，信号完整性问题在数字电路设计中变得愈发突出。尤其是在高速逻辑IC的应用中，信号完整性问题可能导致系统运行不稳定、时序错误，甚至器件损坏。因此，作为FAE，帮助客户诊断并解决信号完整性问题是确保系统稳定运行的关键。

一、信号完整性问题的表现

信号失真与波形畸变
高速信号在传输过程中，可能会受到电磁干扰（EMI）、串扰（Crosstalk）和反射等因素的影响，导致波形出现失真或畸变。常见的表现为信号边沿不锐利、波形出现过冲或振荡。
时序错误
信号的传输延迟或信号失真可能导致时序问题。特别是对于同步电路，若信号的建立时间或保持时间不足，可能导致触发器或寄存器的错误切换，从而影响数据的准确性。
数据丢失或误触发
如果信号的完整性得不到保证，可能导致逻辑门电路无法正确识别输入信号，导致数据丢失、逻辑错误或误触发。
过冲与反射
在高速数字电路中，由于传输线的不匹配，信号可能会发生反射和过冲现象。这种现象通常会导致信号的峰值过高或过低，从而造成电平错误。

二、信号完整性问题的根本原因
PCB布局不良
PCB布局对信号完整性有着至关重要的影响。过长的信号路径、过多的交叉干扰、共享地线等因素，都会导致信号传输过程中的电阻、电感、电容等寄生效应，从而影响信号的稳定性。
过长的信号走线
当信号走线过长时，寄生电容和电感将会增加，导致信号延迟和反射现象。特别是在高频应用中，信号的传播速度较慢，走线过长会显著影响信号的质量。
不匹配的阻抗
不匹配的阻抗是信号反射的主要原因之一。在高速数字电路中，信号线的阻抗应与驱动源和负载的阻抗匹配，否则会导致信号反射，从而降低信号质量。
电源噪声和地线回路
不稳定的电源供应和不良的地线设计容易引入噪声，影响逻辑IC的信号稳定性。电源噪声会通过电源引脚进入IC，影响内部电路的工作；而不合理的地线布局可能导致电压波动和地线回路噪声，从而引发信号完整性问题。
寄生耦合和串扰
高速信号在传输过程中容易受到邻近信号的干扰，形成串扰。尤其是在信号线过于密集、间距过小的设计中，寄生电容和电感容易导致串扰，影响信号质量。

三、FAE诊断与分析方法
示波器波形观察
使用示波器观察信号波形，检查是否存在信号过冲、振荡、拖尾或反射现象。通过波形的上升/下降沿、过冲和尖峰等特征，快速诊断信号完整性问题。
频谱分析
利用频谱分析仪对信号进行频谱分析，观察是否有异常的高频噪声成分。如果信号中存在大量的高频噪声，则可能是信号完整性问题的体现。
传输线分析
通过使用传输线仿真软件，分析信号走线的阻抗匹配情况，确保传输线的阻抗与源和负载的阻抗匹配，以避免反射和过冲现象。
地线和电源噪声测试
使用万用表和示波器检测电源和地线的噪声水平。如果电源噪声较大，则可能需要添加滤波器或调整电源设计。

四、FAE优化与解决方案
优化PCB布局与走线
短而直的信号路径：尽量减少信号走线的长度，避免过长的信号路径，以减少信号衰减和延迟。
分层布线：信号线、地线和电源线分层布局，避免信号干扰。
合理的信号间距：信号线间保持足够的间距，防止串扰。
阻抗匹配与终端电阻
终端电阻：在高速信号路径末端加上合适的终端电阻（如100Ω），减少反射。
阻抗匹配：确保信号线的特性阻抗与源和负载的阻抗匹配。
增加去耦电容与滤波器
在电源引脚添加去耦电容（如0.1μF和10μF并联），以减少电源噪声对信号的影响。
使用滤波器来抑制高频噪声。
使用差分信号传输
对于高频或长距离信号传输，使用差分信号（如LVDS、RS-485）可以有效减少噪声干扰，提高信号的抗干扰能力。
使用EMI抑制措施
通过合理的屏蔽设计、滤波器和适当的电磁兼容性（EMC）措施，减少外部电磁干扰（EMI）对信号的影响。


信号完整性是现代数字电路设计中的关键问题之一，尤其在高速逻辑IC应用中，信号的失真、反射、串扰等问题将严重影响电路的可靠性和性能。作为 MDD FAE，帮助客户解决信号完整性问题，不仅要求具备系统性的诊断能力，还需要提供针对性的解决方案，包括优化PCB布局、阻抗匹配、去耦电容应用等。通过科学的设计和合理的优化，可以有效提高逻辑IC的工作稳定性，确保系统的高效、安全运行。
