MDD辰达半导体的开关二极管在电子电路中被广泛应用，尤其是在高速信号处理、开关电源、脉冲电路以及射频电路等领域。它的基本作用是快速导通与关断，确保电路在开关过程中不受到干扰。然而，二极管的 结电容（Cj）却是一个不容忽视的参数，它对二极管的开关特性、信号质量、功率损耗等方面都会产生影响。作为 FAE，在实际应用中，我们需要充分理解开关二极管的结电容如何影响电路的性能，并采取合适的措施来优化设计。

一、什么是结电容？
结电容是指二极管 PN 结（由正向半导体和反向半导体接合处形成的区域）所形成的电容。在二极管未导通时，PN 结呈现一个反向电场，形成一个电容。结电容的大小与以下因素相关：
PN 结面积：结面积越大，结电容越大；
掺杂浓度：掺杂浓度较低时，结电容较小；
反向电压：反向电压越高，结电容越小。
结电容会在二极管关断时对电流产生影响。特别是在高频开关应用中，结电容对二极管的性能有显著的影响。

二、结电容对开关特性的影响
影响开关速度
在高速电路中，二极管的开关速度至关重要。结电容较大的二极管在关断时，必须先将电容中的电荷释放掉才能完全关闭，这会导致开关过程中的延迟。
上升沿和下降沿变慢：如果结电容过大，电流将无法迅速变化，导致信号边沿变缓，影响信号的完整性。
反向恢复时间：结电容过大可能导致反向恢复时间（trr）增大，电流恢复的速度变慢，增加了开关损失。
高速信号电路（如高速数据接口、射频电路）中，结电容对二极管的开关速度和信号质量有直接影响。工程师需要选择 低结电容二极管，以避免信号畸变和系统不稳定。
影响电路效率
在开关电源、脉冲电路等应用中，二极管的结电容越大，开关过程中产生的能量损耗就越多。
开关损耗：结电容影响二极管的反向恢复过程，导致更多的能量损失。这对于要求高效能量转换的应用来说是一个严重问题。
热问题：结电容过大会导致较大的功率损耗，器件发热严重，从而影响电路的整体效率和器件的寿命。
因此，在设计高效率电源或脉冲电路时，降低二极管的结电容至关重要。

三、结电容对信号质量的影响
高频信号衰减
对于射频（RF）和高速数字信号来说，结电容过大会增加信号的衰减，造成信号幅度下降，甚至无法正确传输。这对于高速通信和数据传输应用是致命的。
在如 USB 3.0、HDMI、PCIe 等高速接口电路中，结电容的增加将导致信号的延迟和失真，从而降低系统的传输速度和稳定性。
低电容二极管可有效减少信号的衰减，保证高速信号的完整性。
影响抗干扰性
结电容对电路的抗干扰能力也有影响。在高频电路中，较大的结电容可能会导致 频率响应不良，增加系统对电磁干扰（EMI）的敏感性。尤其是在高频开关电源中，结电容过大还会使电路产生高频噪声。

四、如何选择合适的二极管以减少结电容影响？
选择低结电容的二极管

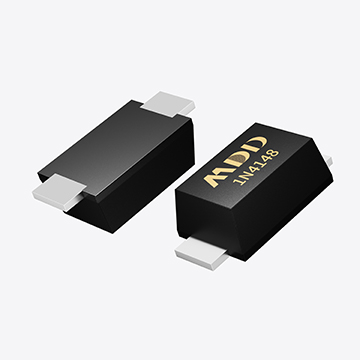

对于高速信号应用，选择 1N4148、BAV99 等低电容二极管，这些二极管的结电容通常小于 5pF，非常适合用于高速电路中。
对于射频电路，可能需要选择 肖特基二极管，因为它们具有极低的结电容和正向压降，适用于超高速开关应用。
根据电流和电压特性选择二极管
除了结电容外，选型时还要关注 正向电流（If）、反向电压（Vr） 等参数。结电容过小的二极管通常电流能力较低，适用于小信号电路；对于高电流应用，需要综合考虑二极管的电流承受能力和结电容。
合适的封装选择
封装的选择对结电容的影响也很大。例如，表面贴装封装（如 SOD-323、SOT-23）的结电容较低，而大封装（如 DO-41）通常结电容较高。


结电容是影响开关二极管性能的重要因素，尤其在高速开关电路中，其对开关速度、信号质量和效率有直接影响。作为 FAE，我们建议在选型时，要根据电路的频率特性和应用需求选择适当的二极管，重点关注结电容参数，尽量选择低结电容的二极管，以提高电路的性能和稳定性。同时，合理的电流和电压规格选择以及封装优化也能进一步提升电路的整体表现。
