在电子设计中，开关二极管常常被用来处理高速信号、整形脉冲或作为开关电路中的关键元件。它的特点是反向恢复时间短、结电容小，能够满足高频电路的快速切换需求。但在实际应用中，工程师也经常遇到 二极管功率能力不足 的问题，表现为器件过热、波形失真、甚至二极管烧毁。这个现象往往和设计选型、使用场景密切相关。

一、额定电流不足
开关二极管的封装体积小，结面积有限，它能承受的 正向电流 If 与 脉冲电流 Ifsm 都比较低。
在小信号电路中，它只需承受微安到毫安级电流，表现正常；
但若工程师把它用在电源开关、驱动电路等大电流场合，就会出现功率不足，器件快速发热，导致参数漂移甚至烧毁。

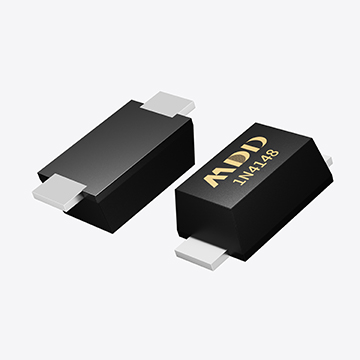

例如：常见的 1N4148 最大连续电流约 150mA，脉冲电流峰值 450mA，而如果用在几百 mA 电流的电路中，就远超能力范围。

二、功耗计算不足
二极管的损耗主要由 正向压降 Vf × 正向电流 If 构成。开关二极管虽然电流小，但在高频切换时，功耗可能被低估。
当电流频繁冲击时，平均功耗累计过大，管芯温度迅速上升；
如果散热不佳，很容易超过结温极限（通常 150℃），引起失效。
很多工程师只看静态电流额定值，却忽略了高频下的平均功率和热阻，这往往是导致“功率不足”的重要原因。

三、反向电压耐受不够
功率能力不仅仅是电流问题，还涉及 最大反向电压 Vr。
开关二极管通常耐压不高（几十伏到一百伏左右），当应用在高压或感性负载中，容易因为反向尖峰电压过高而被击穿；
即便没有瞬间击穿，也会因反复应力作用导致器件逐渐劣化，表现为漏电流增大、功率能力下降。

四、环境与应用影响
温度升高：环境温度越高，二极管的功率能力越低，额定电流需按温升曲线折减。
PCB 散热差：小封装器件若没有良好的铜箔散热，很容易出现局部过热。
脉冲工作：脉冲电流远大于平均电流时，峰值功率很可能超过瞬时能力。

五、解决思路与选型建议
正确选型
高频小电流场合：选用高速小信号二极管（如 BAV99、1N4148）；
中等电流高速开关：可选 快恢复二极管 或 肖特基二极管，其通流能力更强；
高电流/高功率场合：应选择功率二极管，而不是小信号开关二极管。
关注关键参数
最大平均电流 If(av)：需留足 2 倍以上余量；
峰值浪涌电流 Ifsm：确保脉冲冲击不会超过额定值；
最大反向电压 Vr：保证高于应用电压至少 20%~30%。
热设计
在 PCB 上增加铜箔散热区，降低结温；
高功耗应用建议选用 SMC、DO-214 等大封装，改善散热。
电路优化
在感性负载回路中加入缓冲电路（如 RC 吸收或 TVS 管），避免尖峰电压击穿；
合理降低工作频率或电流幅度，减轻器件负担。


开关二极管速度快，但本质上是“小身板”，它的功率能力有限。常见问题包括：电流超标、功耗估算不足、耐压不够以及散热不良等。作为 FAE，我们建议工程师在选型时不仅要关注 开关速度和结电容，还要同时检查 电流、功耗和耐压 指标，并结合实际应用环境做足裕量。若确实存在大电流或高功率需求，应及时切换到肖特基、快恢复或专用功率二极管，以避免因功率不足而导致电路失效。
