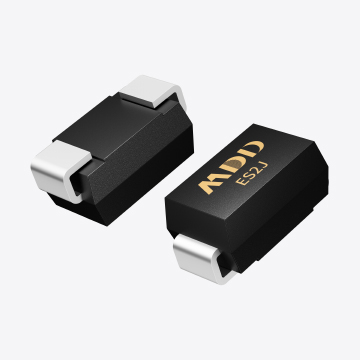

在现代电力电子系统中，MDD超快恢复二极管广泛应用于高频整流、电机驱动、电源逆变器等领域。其主要优势在于极短的反向恢复时间（Trr），能有效降低反向恢复损耗与EMI干扰。然而，若在设计阶段忽视热管理，往往会导致器件过热，最终引发性能下降甚至彻底失效。本文将从热设计不足的角度出发，分析超快恢复二极管在应用中可能遇到的热失效问题及其解决策略。

一、超快恢复二极管的热特性
超快恢复二极管在高频、高压、大电流工作条件下，会产生较大的功耗，其中包括导通损耗和反向恢复损耗。这些损耗最终转化为热量积聚在器件内部。若散热路径设计不良或器件热阻偏高，结温将迅速升高，甚至超过其最大额定结温（通常为150℃~175℃）。高结温不仅降低二极管的寿命，也可能导致漏电流急剧上升、击穿电压下降、反向恢复性能恶化等问题。

二、常见热设计不足问题
散热片设计不合理
在高功率应用中，若未搭配足够面积或合适材料的散热片，器件产生的热量将难以及时传导至环境中，导致结温升高。
PCB热设计薄弱
部分工程设计中忽略了PCB的热导能力，如未加大铜箔面积、未设置热过孔（Thermal Via），导致热量堆积在焊盘处，影响器件散热效率。
封装选型不当
例如，在中大功率场合仍采用DO-41、SMA等小封装器件，而非TO-220、TO-247等带有散热片的封装，封装本身的热阻高，容易导致器件过热。
环境温度与通风不良
系统工作环境温度过高或散热风道设计不当，也会直接影响器件的热平衡，尤其在封闭电源系统中更为常见。

三、过热失效表现与危害
热设计不足可能引发以下失效模式：
封装鼓胀或开裂：持续高温导致封装材料老化或脱胶。
焊盘脱落或虚焊：器件反复热循环导致焊接点疲劳。
性能劣化：反向漏电流升高、Trr增大、浪涌能力下降。
彻底击穿：超过最大结温后出现热击穿，器件短路或开路。
这些问题不仅影响电路的效率与稳定性，还可能造成系统保护误动作或直接损坏主控与负载。

四、热设计优化建议
选型阶段注重热阻参数
关注结-壳热阻（RθJC）、结-环境热阻（RθJA），优先选择热阻低、封装大的器件。
提升PCB散热能力
增加铜层厚度与面积，优化热通孔排布，确保热量有效向外传导。
合理配置散热片与风冷系统
在高功率应用中搭配铝散热器，并预留风冷风道，以增强对流换热。
进行热仿真与温升测试
使用热仿真软件辅助布局布线，确保器件结温始终在安全范围内。
考虑动态工作条件
特别在脉冲、大电流或浪涌场景下，适当放宽热容与过载能力的安全裕度。

MDD辰达半导体超快恢复二极管在高频应用中具有不可替代的作用，但其稳定运行高度依赖于有效的热设计。热设计不足将导致结温过高，进而造成一系列性能与可靠性问题。作为FAE或电源设计工程师，必须在选型、PCB设计、封装选择、系统散热等多个维度综合考虑，才能确保器件在实际应用中高效、安全、稳定地运行。
