在能效成为电子系统设计关键指标的当下，工程师们在电源转换环节精打细算，试图从每一个损耗环节中“抠出”能量。整流作为AC/DC转换、DC/DC变换的第一步，其效率对系统整体功耗有直接影响。MDD肖特基整流桥以其极低的正向压降（VF）成为提升整流效率的理想方案之一。本文将围绕低正向压降的技术优势，探讨MDD肖特基整流桥在各类电子产品中如何助力能效提升，降低系统发热，并为轻量化、小型化设计提供可能。

一、正向压降的本质与影响
整流器件在导通状态下，会有电压降耗散在管子本体，这一电压值即为正向压降（VF）。传统硅整流二极管的VF一般为0.7~1.1V，而肖特基二极管由于其金属-半导体接触结构，无少数载流子参与导通，VF通常只有0.3~0.5V。
这看似不足0.5V的差距，在中大电流应用中意义非凡：
发热功率P=VF×I：以10A电流为例，普通二极管耗散功率约7-5W；
更低的导通损耗，意味着转换效率更高、热管理压力更小。
当整流器件工作在连续高电流状态，如LED驱动、适配器、通讯电源等场景中，VF的优势将直接转化为能效与可靠性的提升。
二、肖特基整流桥的效率优势体现

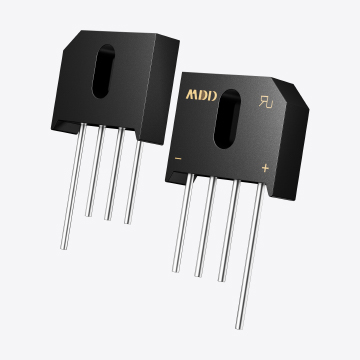

肖特基整流桥是在传统整流桥基础上，将四个硅二极管换成四个肖特基二极管，从而构建低VF的全波整流结构。它的优势主要体现在以下几个方面：
1.提升系统整体能效
以典型的DC-DC降压电源为例，输出电流为5A，整流桥压降从0.7V降低至0.4V，即每秒减少1.5W的损耗。按每天运行12小时、一年365天计算，年节省电能约6.57度，对于数百万级出货的设备，是一笔可观的节能收益。
2.降低器件温升，减轻散热负担
传统整流桥热损大，需额外散热器或铜箔面积。换用肖特基桥后，热损减少近一半，极大简化了热设计，为系统小型化提供可能。
3.提高轻载效率，适应节能模式需求
在智能待机、ECO节能模式下，系统进入轻负载，传统硅桥压降反而成比例增高。而肖特基桥在轻载时仍能保持低VF，维持较高整流效率，有利于满足如能效等级VI、DoE、CEC等认证标准。
三、实际应用举例
1.手机充电器
5V2A的输出需求广泛存在于手机、平板适配器中。使用肖特基整流桥（如MBR2040），可大幅降低热量，缩小变压器体积，提高功率密度，满足快充对效率与体积的双重需求。
2.LED恒流驱动
肖特基桥的低VF减少电压降，使LED电流控制更精准，提高发光效率，且减少热源，有利于LED寿命延长。
3.通信与服务器电源
大电流输出对效率敏感，整流桥选择尤为关键。肖特基桥助力实现90%以上的系统效率，缓解电源散热系统负担。
四、注意事项与设计建议
虽然低VF带来诸多优势，但肖特基整流桥也存在以下限制：
耐压较低（一般VRRM在20~100V），不适用于高压整流场景；
漏电流较大，温升敏感，需关注高温下的热稳定性；
对于大电流场景，应优先选择TO-220、GBJ封装或并联使用分流器件，以确保电流承载与散热。
在布局设计中，推荐：
将桥堆紧靠输入滤波电容布置，减少传输路径；
加大铜箔散热面积，预留散热孔或金属背板；
关注浪涌保护，避免VF虽低但遭受高压损伤。
五、综上
在注重绿色节能与轻量化趋势的背景下，低正向压降的肖特基整流桥不仅是替代传统整流桥的自然选择，更是现代高效电源系统设计的关键一环。
它通过降低导通损耗、减小热量产生、优化待机性能等多维度优势，助力整机能效提升与产品差异化竞争。
