在电子产品的电源设计中，将交流电（AC）转化为直流电（DC）是最基础也最关键的一步。而MDD普通整流桥正是实现这一转化的核心器件。它广泛应用于开关电源、适配器、电机驱动、LED照明、电源板等众多中低压电路中。本文将从普通整流桥的结构与原理出发，剖析其全波整流机制，并探讨其为何能成为高效能转换的主力器件。

一、整流桥的基本结构

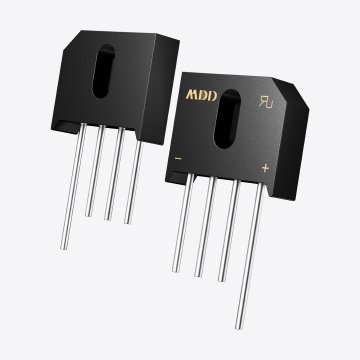

普通整流桥一般由四只二极管按特定方式连接而成，构成一个桥式结构，因此被称为“整流桥”。市场上常见的封装如WOB、DIP、SIP和SMD等，内部结构相同，只是外形和散热方式有所差异。
在典型的桥式整流电路中：
交流输入（AC）接入整流桥的两个对角引脚；
直流输出（DC）由剩余两个引脚输出，其中一个为正极，另一个为负极（接地）。
该结构的优势在于，不论交流输入电压的正半周还是负半周，输出端都能获得方向一致的电流，实现所谓“全波整流”。
二、全波整流原理详解
整流桥之所以能实现高效能量转换，关键就在其“全波整流”原理：
正半周（AC输入正向）：
当交流电输入为正半周时，电流路径为：
AC输入正端 → D1 → 负载 → D2 → AC输入负端
此时，D1 和 D2 导通，D3 和 D4 反向截止。
负半周（AC输入反向）：
当交流输入进入负半周，电流路径为：
AC输入负端 → D3 → 负载 → D4 → AC输入正端
此时，D3 和 D4 导通，D1 和 D2 截止。
无论交流电处于正向还是反向，输出端的电流方向始终保持一致，从而输出连续的脉动直流。这种方式的优点是相较于半波整流，其输出更平稳，效率更高，输出电压利用率提升至原始交流峰值电压的约63.7%（RMS电压的√2倍再减去压降）。
三、整流桥的优势：为何适合大多数场景？
普通整流桥因其以下特性被广泛使用：
效率高： 全波整流输出电压高、脉动频率为两倍电源频率，便于滤波，提高电源稳定性；
结构紧凑： 四管集成，节省PCB面积和布线复杂度；
通用性强： 可直接接入交流电网，适用于50Hz/60Hz电源环境；
成本低廉： 标准化封装和生产成熟，适合大批量应用。
四、实际应用注意事项
二极管压降： 每次导通回路需通过两个二极管，因此总压降约为1.2V~2V（取决于硅或肖特基二极管），这会带来一定功耗，特别在低压输出场景下需特别注意。
热管理： 在高电流应用中，如电机驱动器或LED驱动电源，整流桥产生的功耗不可忽视，应设计合适的散热铜面或加散热片。
浪涌电流能力： 在启动或电容充电瞬间，整流桥会承受较大浪涌电流，应选择具备足够浪涌耐受能力的型号（如标有IFSM值）。
五、结语
MDD普通整流桥是电源整流转换中最经典也最实用的器件之一。通过桥式全波整流结构，不仅提高了电能转换效率，也为后续滤波、稳压提供了更好的电压基础。对于电源设计工程师而言，理解其工作原理并结合系统需求合理选型和布局，是保障产品性能与可靠性的第一步。
在未来高密度、高频化的发展趋势下，整流桥也不断向小体积、高效率和更强浪涌能力方向演进，依然会在各种AC/DC电路中发挥不可替代的作用。
