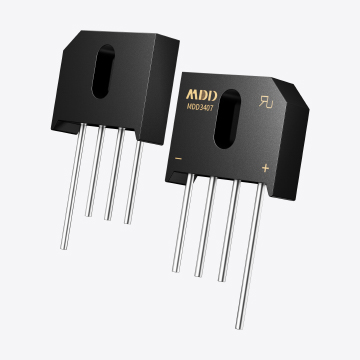

在现代电子系统中，从LED照明到消费类充电设备，MDD整流桥作为最基础的电力转换元件之一，发挥着不可替代的作用。普通整流桥凭借结构简单、性价比高、易于封装等特点，被广泛部署于中低压应用场景中，支撑着各类产品稳定工作的电源核心。本文将从典型应用场景、选型考量、设计细节以及失效预防几个方面，探讨普通整流桥在中低压产品中的实际实践。

一、典型应用场景解析
在中低压应用中，整流桥主要承担将交流（AC）信号整流为直流（DC）的任务。以下是几个典型应用：
LED照明驱动
无论是灯泡式LED还是日光灯管型LED，其驱动电源首级均需整流桥将市电转换为直流信号。特别是在非隔离型LED驱动中，整流桥后直接接入恒流源，负载电流稳定，对整流桥的连续电流能力和热性能要求较高。
手机充电器和小型电源适配器
这些设备工作在85–265V AC宽电压范围，整流桥不仅需满足高频开关电源的需求，还需具备良好的浪涌耐受性能。常用MB6S、MB10F等小体积整流桥在该领域大放异彩。
电动工具和生活小家电
如电吹风、电动剃须刀、电动牙刷等设备，也通常包含整流桥来支撑其直流电机或控制模块运行，对器件稳定性和性价比要求较高。
二、关键参数与选型思路
在这些应用中，工程师通常根据以下参数选择合适的整流桥：
最大整流电流（IF）：需大于负载最大电流，一般预留1.5~2倍裕量。
反向耐压（VRRM）：需大于输入交流电压的峰值，如220V AC需≥400V耐压整流桥。
正向压降（VF）：正向压降越低，整流效率越高，同时发热量也越低。
浪涌电流能力（IFSM）：反映整流桥在上电瞬间承受电容充电冲击电流的能力，是决定器件寿命的关键指标。
例如，在一个5V/2A的USB充电器中，整流桥需支持持续2A以上的输出，同时具备600V以上耐压和良好的浪涌承受能力。
三、PCB布局与散热设计
中低压产品空间受限，整流桥常被集成在紧凑的PCB区域，工程师需注意以下要点：
避免热集中：高电流场景下，推荐选用具有更大散热面（如GBU封装）的整流桥，并增加PCB铜箔面积以提升散热能力。
合理布局导线：将交流输入端和整流输出端分开布线，防止电磁干扰影响整流稳定性。
搭配浪涌保护元件：如压敏电阻、NTC热敏电阻等，有助于吸收浪涌电流，延长整流桥寿命。
四、失效模式与预防策略
普通整流桥常见的失效模式包括：
热击穿：因电流过大、散热不足导致结温过高而击穿。
浪涌损伤：上电时大电容充电电流造成结点过流损伤。
焊接热失控：尤其在回流焊过程中封装应力造成器件性能劣化。
为避免上述问题，选型时应充分考虑裕量，同时进行适当的EMC设计和热管理优化。
从灯具到充电器，从家电到小型工业设备，MDD普通整流桥以其稳定的性能和成熟的工艺，广泛服务于中低压领域。应用工程师在实际设计中，应综合考量电流、耐压、热性能与成本，结合整机电源需求进行合理选型与布局。随着系统对效率、体积、可靠性要求不断提高，未来低VF、高IFSM、小封装的高性能整流桥将成为中低压设计的重要发展方向。
