在现代电子设计中，虽然MOSFET被广泛应用于各种功率开关场景，但MDD三极管（BJT）因其结构简单、成本低、易于控制的特性，依然在开关电路中有着不可替代的地位。特别是在中低功率控制、继电器驱动、小型电机控制、电平转换等电路中，NPN或PNP三极管作为开关器件依旧被广泛采用。本文将聚焦于三极管在开关电路中的关键设计技巧，特别是如何实现可靠的导通（饱和）与关断（截止）状态，以及如何正确设置基极驱动电流以确保系统的稳定性与效率。

一、三极管开关工作原理简析
三极管工作有三种状态：截止区、放大区与饱和区。在开关应用中，我们并不希望三极管工作在放大区，而是要让它清晰地处于截止或饱和状态：
截止状态（OFF）：基极电流为0，三极管无导通，集电极电流近似为0；
饱和状态（ON）：基极-发射极之间有足够的正向偏置电流，集电极-发射极电压（V_CE)降低到饱和电压V_CE(sat);（通常为0.2V~0.4V），导通效果良好。
因此，在开关应用中，关键在于如何精确控制三极管进入饱和和截止，避免出现“半导通”状态，导致过热或工作不稳定。
二、基极电流计算：驱动能力的核心
为了让三极管进入饱和状态，其基极必须提供足够的电流。
三、确保快速切换：降低开关损耗
在开关电路中，三极管从导通到截止的转换必须迅速完成，否则可能处于放大区的“过渡态”，此时V_CE较高、电流未完全断开，会导致器件过热甚至击穿。
提升切换速度的技巧包括：
使用下拉电阻：在基极与发射极之间并联一个几千欧的下拉电阻，可加快截止状态恢复，防止基极悬空导致漂移导通。
使用反向二极管钳位：特别在感性负载（如继电器、马达）应用中，需在集电极并联反向续流二极管，防止负载断开瞬间产生反向高压损坏三极管。
考虑饱和恢复时间：某些三极管在退出饱和状态时存在明显延迟（storage time），可以通过“反向驱动”技术降低恢复时间，例如使用小电容或辅助电路吸收基极电荷。

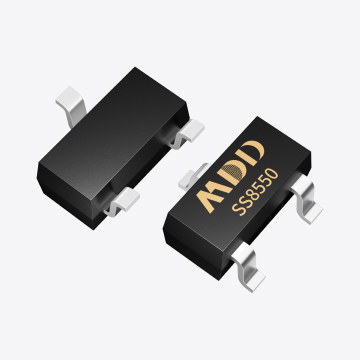

四、开关三极管选型要点
选用三极管用于开关应用时，应关注以下参数：
V_CE(max)：最大集电极-发射极电压，需有20%-30%裕量；
I_C(max)：最大集电极电流，应高于负载电流；
V_CE(sat)：饱和压降低，则导通损耗小；
t_on/t_off：导通与关断时间，决定切换速度；
封装与热阻：影响功耗能力和散热效率，尤其在连续导通时需关注封装功率极限。
五、常见应用场景与典型电路
MCU驱动继电器：NPN三极管+反向二极管+限流电阻，低电平控制大功率负载；
LED电流控制：PNP或NPN三极管实现恒流、PWM调光等；
电平转换器：不同电压逻辑之间的桥梁；
按键去抖与缓冲：实现开关输入信号整形。
虽然，MDD三极管属于“老器件”，但其在现代电子开关应用中依旧大有用武之地。只要理解其饱和与截止机制、合理计算基极驱动电流、优化电路布局，就能构建高效可靠的开关控制系统。对于嵌入式开发者或硬件工程师而言，掌握三极管的开关特性与设计技巧，是实现稳定电路运行的重要一步。
