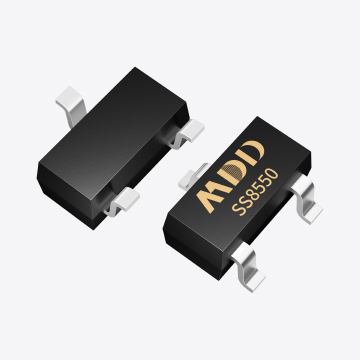

MDD三极管作为电子电路中最基本的有源器件之一，广泛用于信号放大场合。其电流控制特性使其在音频放大、射频信号处理、传感器信号调理等场合扮演着不可替代的角色。然而，想要设计出性能良好的放大电路，不仅需要合理选择三极管型号，还必须对其偏置方式、热稳定性以及非线性失真进行深入考量。本文将从三极管的直流偏置设计、热稳定控制及线性放大失真抑制三个方面，探讨如何构建一个可靠的放大电路。

一、偏置设计：建立合适的工作点
在放大电路中，三极管的放大作用只有在“放大区”工作时才能发挥。为了使三极管稳定工作在放大区，必须为其设置合适的静态工作点，也称“偏置点”。常见的三极管偏置方式有固定偏置、电阻分压偏置、发射极偏置和复合型偏置等。
电阻分压偏置（Voltage Divider Bias）是实际中应用最广泛的方案，其通过两只电阻将电源分压，提供稳定的基极电压。相比简单的固定偏置方式，它对电源电压和晶体管β值的变化不敏感，具有良好的稳定性。
例如，在共射放大电路中，基极偏置电压V_B设置为：
V_B=V_CC×(R2/(R1+R2))
配合发射极电阻Re形成负反馈，可以提高温度稳定性。通过调节R1、R2与Re的阻值，可设定所需的静态集电极电流Ic。
二、稳定性设计：应对温度与参数漂移
三极管的特性会随温度变化而漂移，尤其是β（电流放大系数）和V_BE（基极-发射极电压）受温度影响显著。温度升高时，V_BE下降约2 mV/℃，这可能导致集电极电流增加，进一步升温，从而产生“热失控”现象。
常用的稳定措施包括：
发射极电阻Re：通过引入局部负反馈控制集电极电流，即使V_BE下降也不会导致Ic剧烈上升。
热补偿二极管：在高精度放大电路中可并联热补偿二极管（与三极管同温环境）以抵消V_BE变化。
选择合适的工作区域：避免在β变化剧烈的极限区域工作，选择线性稳定的中段工作区。
三、失真控制：追求线性放大效果
在放大电路中，非线性失真是常见的问题，尤其当输入信号幅度较大时，三极管可能进入饱和区或截止区，导致波形畸变。失真主要包括：
削顶失真：当输出电压超过电源或接地电压范围，信号波形顶部或底部被“剪平”。
交越失真：常见于互补对称放大器（AB类），当信号从正半周切换至负半周时，由于两只三极管的导通延迟，造成过零点不连续。
谐波失真：由于三极管的放大特性本质为非线性，输入正弦信号会在输出中产生高次谐波分量。
为降低失真，可以采取以下方法：
合理设置工作点：确保信号摆幅处于线性区。
增加负反馈：如在集电极-发射极之间加入反馈电阻或采用运放进行负反馈控制，提高增益稳定性并线性化输出。
限制输入信号幅度：使其不超过放大电路的线性响应范围。
采用多级放大：分散增益，降低每级的非线性风险。
所以说，MDD三极管放大电路虽是电子工程入门课程的基础内容，但要在实际产品中实现高性能、低失真的信号放大，并不简单。合适的偏置策略是确保工作稳定的前提，良好的热设计可防止器件失控，而合理控制信号幅度与反馈设计是获得高保真放大的关键。作为FAE，我们不仅要理解这些基本原理，更需在客户电路中结合应用场景提出可行的设计优化建议，实现产品的稳定、可靠与高效运行。
