在数字电路设计中，逻辑电平的稳定性、信号的完整性及其传输速度，是影响系统可靠性和响应效率的核心因素。随着逻辑器件工作频率不断提升，信号干扰、电平抖动、过压等问题也日益突出。此时，MDD开关二极管（如1N4148、BAS16等）凭借其快速反向恢复能力和低电容特性，在信号整形与电平钳位设计中发挥着不可替代的作用。本文将以实际设计角度出发，解析开关二极管在逻辑电路中的两大关键应用：信号整形与电平钳位，并结合典型案例进行讲解。

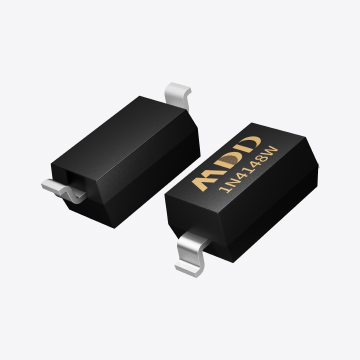

一、开关二极管的基本特性与优势
开关二极管是一种专为高速切换设计的低电容小信号二极管，其关键参数包括：
反向恢复时间（Trr）：通常小于4ns，适用于高速逻辑信号转换；
正向压降（Vf）：约0.7V，便于精确设定电平钳位点；
封装紧凑：常见DO-35、SOD-323等，可适应高密度PCB布局。
其快速导通/截止特性，使其可在微秒甚至纳秒级别时间内响应输入信号变化，是逻辑电路中进行信号整形与保护的优选器件。
二、信号整形：提高波形质量、消除干扰
在高速逻辑电路中，方波信号常因传输线路阻抗不匹配、PCB走线过长等原因出现毛刺、尖峰与过冲，影响信号识别。开关二极管可通过以下两种方式实现信号整形：
1.与RC网络组合形成滤波钳位结构
典型结构如：信号线接入RC低通滤波器后串联开关二极管至固定参考电压（如3.3V）。当输入信号出现尖峰时，二极管瞬间导通，将过冲能量快速钳位在参考电压附近，保护后级器件并优化波形。
2.逻辑门输入保护
例如，在输入脚连接按钮、IO扩展线时，二极管用于防止因ESD或热插拔带来的高频干扰。二极管接至VCC或GND，通过快速响应吸收瞬变尖峰，避免触发错误逻辑状态。
三、电平钳位：跨电压域的安全信号传输
在实际工程中，不同逻辑电压（如5V与3.3V）系统之间的互联是常见需求，但直接连接可能导致器件损坏。开关二极管提供了简洁、经济的电平钳位方案：
1.上钳位设计（高压信号对低压芯片输入）
通过将开关二极管的阴极接至低压VCC（如3.3V），阳极接信号线，当高压输入超出钳位电压（Vcc+Vf）时，二极管导通并将过高电平泄放至电源轨，保护低压输入端。
2.下钳位设计（负电平保护）
将二极管阳极接GND，阴极接信号线，当信号线出现负压尖峰时，二极管导通将其钳制至地，防止输入电平跌入负电压区，避免CMOS门电路受损。
四、典型案例：多输入信号“或”逻辑与钳位保护
在多个信号源控制一个MCU引脚的设计中（如按键、传感器触发信号），常采用**“Diode-OR”结构**。将多个信号源通过开关二极管并联连接至输入脚，二极管起到方向控制和电平钳位作用，避免信号间串扰。1N4148作为通用开关二极管，其正向压降特性确保了逻辑“高”信号具备足够裕量，且反向漏电极小，不影响待机功耗。
MDD开关二极管虽小，却在逻辑电路中扮演着信号“守门员”的重要角色。它不仅可提升数字信号的整洁度和稳定性，更能在系统级设计中承担电平钳位、防护隔离等任务。在实际应用中，FAE需结合电路电压、电流速度及PCB布局综合考虑器件选型与布局，才能真正发挥开关二极管的工程价值。掌握这一器件的灵活用法，将大幅提升逻辑电路的可靠性与抗干扰能力。
