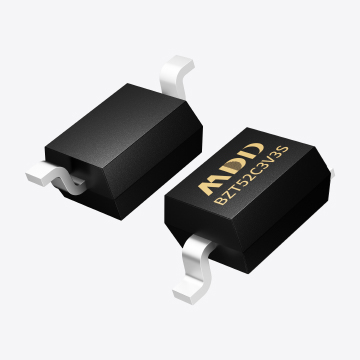

在电子电路设计中，MDD稳压二极管（Zener Diode）因其结构简单、价格低廉、响应快速而被广泛应用于电压稳压与钳位保护。然而，许多工程师在产品进入高低温测试或长时间运行后，发现输出电压发生了轻微偏移，甚至影响了模拟电路或ADC的精度。根本原因往往在于稳压二极管的温度特性被忽略或未充分考虑。作为现场应用工程师（FAE），我们有必要深入理解稳压二极管的温漂特性，并提出可靠的应对策略，以保障整机的稳定运行。

一、稳压二极管的温度系数解析
稳压二极管在反向击穿区工作的特性电压（Vz）会随温度变化而发生变化，其温度系数（Temperature Coefficient，简称TC）定义为：
TC=ΔVz/(Vz×ΔT)
单位：%/℃或mV/℃
稳压二极管的温度特性并非线性，而是呈“分界点”特性：
对于Vz<5.6V的低压Zener，其击穿机制以隧穿效应（Zener Effect）为主，温度系数为负值，即温度升高，稳压值下降。
对于Vz>5.6V的高压Zener，其击穿机制以雪崩效应（Avalanche Effect）为主，温度系数为正值，即温度升高，稳压值上升。
5.6V附近的Zener二极管通常通过优化工艺，使隧穿与雪崩效应相互抵消，从而获得接近于零温度系数，这类产品被广泛应用于对电压精度要求较高的场合。
例如，一颗3.3V的Zener，其典型温度系数可能是-2mV/℃，而一颗12V的Zener可能是+6mV/℃。在-40℃到+85℃的温度变化下，3.3V器件可能漂移-250mV，而12V器件可能漂移+750mV，这种偏移对于高精度系统来说是不可忽视的。
二、温漂带来的实际影响
ADC参考电压不稳：当Zener用于为ADC提供基准电压时，温漂将直接影响转换精度，导致测量误差。
比较器误判：用于电压比较基准时，Zener电压偏移会造成比较器动作点随温度漂移，误触发或迟滞加大。
模拟稳压输出偏移：若Zener用于构建简单的模拟稳压电源，其输出电压也会随温度发生明显变化，影响下游电路的正常工作。
三、应对策略与工程实践
1.优选低温漂器件
选择5.1V~5.6V的稳压二极管作为基准源，可获得接近零温漂特性；
市面上也有专为基准设计的Zener产品，如BZX55C5V6、1N4733A等，温漂在±0.05%/℃以内；
对于要求更高的应用，可使用封装内部有温度补偿结构的高精度参考器件（如TL431、LM4040等）替代Zener。
2.电路补偿设计
在高温环境中使用低Vz二极管（负温漂），低温环境中使用高Vz二极管（正温漂），实现一定程度的热平衡；
在Zener串联一颗具有相反温度特性的器件（如正温系数NTC或稳压参考源）进行温漂补偿；
利用差分放大或运放反馈结构进行电压补偿，使温漂影响最小化。
3.增加冗余与容差设计
对输出电压允许一定范围变化的应用，可放宽容差要求；
在系统软件层面引入温度校准机制，例如MCU内部参考电压与温度传感器联动修正。
4.注意PCB布局与热源隔离
Zener周围应避免布设高热量器件，防止热耦合；
可用铜箔做散热路径，减缓温升速率，提高稳压电压的热稳定性。
MDD稳压二极管看似简单，但其温度特性往往是影响系统性能稳定性的“隐性杀手”。在FAE支持客户项目的过程中，我们不能只看常温性能参数，更要提醒客户关注高低温下的偏移趋势与热稳定性。通过选型优化、补偿设计与系统级考量，完全可以实现高可靠性的稳压应用，确保产品在各种复杂环境下稳定运行。
