在高频开关电源、功率变换器等应用中，MDD超快恢复二极管因其短反向恢复时间（trr）和低开关损耗而被广泛采用。然而，即便是MDD超快恢复二极管，其反向恢复特性仍会影响系统效率，特别是在高频高压场合，优化反向恢复特性对于降低开关损耗至关重要。

1.反向恢复特性对开关损耗的影响

在二极管从正向导通到反向截止的过程中，会经历反向恢复阶段，其中涉及反向恢复电流（Irr）和反向恢复时间（trr）。
· 反向恢复时间（trr）：指二极管从正向导通到完全截止所需的时间，trr越短，反向恢复过程中的损耗越小。
· 反向恢复电流（Irr）：是二极管关断瞬间的峰值反向电流，过大的Irr会导致开关器件（如MOSFET、IGBT）承受额外的应力，增加损耗并可能引发电磁干扰（EMI）。
· 反向恢复电荷（Qrr）：是二极管在恢复过程中释放的总电荷，Qrr过大会增加功率损耗，影响电路效率。
在高频应用（如PFC、DC-DC转换器）中，若反向恢复特性较差，则会导致：
①MOSFET或IGBT的开关损耗增大
②二极管本身的发热增加，影响寿命
③EMI干扰加剧，影响电路稳定性
因此，优化超快恢复二极管的反向恢复特性，是提升开关电路效率的关键。
2.如何优化超快恢复二极管的反向恢复特性？
（1）选择低Qrr、短trr的二极管
高性能的超快恢复二极管通常具备较低的Qrr和短trr，例如：

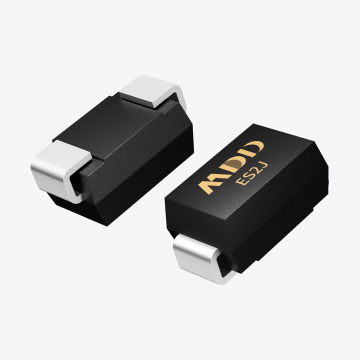

选用trr＜50ns的器件，可以有效减少反向恢复损耗，提高转换效率。
（2）降低结温，优化散热设计
结温（Tj）对trr影响较大，温度升高会导致trr增加，从而加剧反向恢复损耗。因此，优化散热设计可降低trr，提高恢复特性：
①增加散热片或使用铜基PCB降低结温
②选择低热阻封装（如TO-220、TO-247）提升散热能力
③优化PCB布线，减少热堆积，提高散热效率
（3）并联RC缓冲电路，降低恢复尖峰
在高频应用中，可以在二极管两端并联RC缓冲电路，减少反向恢复过程中的电压尖峰，降低MOSFET的开关损耗。
常见RC缓冲电路参数：
R值：10Ω～100Ω（根据电流大小调整）
C值：100pF～1nF（用于吸收高频振荡）
（4）采用更先进的材料，如SiC二极管
碳化硅（SiC）二极管相比硅基超快恢复二极管，具备更短的trr（接近零），适用于更高频率应用，如高压PFC电路。例如：

SiC二极管基本无反向恢复损耗，非常适合高频PFC、LLC谐振电源等应用。
3.典型应用案例分析
案例1：DC-DC降压变换器优化
某DC-DC降压电路采用普通超快恢复二极管HER208（1000V,trr≈50ns），在200kHz工作频率下，发现MOSFET的损耗较高。
· 优化方案
更换为低Qrr、短trr的MUR860（600V,trr≈35ns），并增加铜箔散热设计。
· 优化效果
①开关损耗降低10%
②电路效率提升约3%
③二极管温升降低5°C
- - - - - -
为了优化超快恢复二极管的反向恢复特性、降低开关损耗，可以采取以下措施：
①选用trr短、Qrr低的超快恢复二极管
②优化散热设计，降低结温，减少trr影响
③增加RC缓冲电路，减少恢复尖峰
④在高频高压应用中，考虑SiC二极管，彻底消除反向恢复损耗
通过这些优化措施，可以有效降低开关损耗，提高高频电源系统的效率与可靠性。
