1.引言

MDD整流二极管是电子电路中最常见的元器件之一，广泛应用于AC-DC整流、电源转换、续流保护等场景。面对众多型号和参数，如何正确选择合适的整流二极管，是电路设计中至关重要的一步。MDD本文将从整流二极管的关键参数入手，结合常见型号，分析其适用的应用场景，帮助工程师做出最佳选择。
2.选择整流二极管的关键参数
在选择整流二极管时，需要关注以下几个关键参数：
✅最大反向耐压（V_RRM）
该参数表示二极管可承受的最大反向电压，通常需要比实际电路中的最高电压高出20%~30%作为安全裕量。例如，在220V AC市电整流应用中，二极管需承受√2×220V≈310V的反向峰值，因此应选择400V以上的耐压值（如1N4007）。
✅正向电流（I_F）
代表二极管能承受的最大持续工作电流，通常应高于实际电流的1.5倍。例如，在1A负载的整流电路中，应选择1.5A~2A额定电流的二极管（如1N5408）。
✅正向导通压降（V_F）
传统硅整流二极管的导通压降一般在0.6V~1V，而肖特基二极管的V_F仅0.2V~0.4V，在低压电源应用中，选择低V_F二极管可以有效降低功耗，提高转换效率。
✅反向漏电流（I_R）
在高温环境或低功耗应用（如电池供电设备）中，应选择反向漏电流较小的二极管，以减少能量损失。
✅反向恢复时间（T_rr）
反向恢复时间决定了二极管在高频电路（如开关电源、逆变器）中的表现，普通硅整流二极管的T_rr一般在数百纳秒，而快恢复二极管可达到几十纳秒，肖特基二极管则几乎为零恢复时间，适用于高频电路。
3.常见整流二极管型号及应用场景
💡（1）通用整流二极管（适用于低频AC-DC整流）

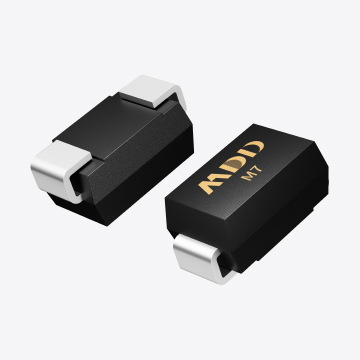

1N4001~1N4007：最大电流1A，耐压从50V（1N4001）到1000V（1N4007），用于小功率AC-DC整流。
1N5400~1N5408：最大电流3A，耐压50V~1000V，适用于稍大功率的整流应用，如适配器和家电电源。
💡（2）快恢复二极管（FRD）（适用于高频开关电源）
FR107（1A/1000V，T_rr≈150ns）
UF4007（1A/1000V，T_rr≈75ns）
这些二极管适用于20kHz~100kHz频率的开关电源，如LED驱动、电感升压电路等。
💡（3）肖特基整流二极管（适用于低压、大电流应用）
SS14（1A/40V，V_F≈0.4V，T_rr≈5ns）
MBR20100（20A/100V，V_F≈0.4V）
适用于5V、12V、24V电源系统，如DC-DC转换器、USB充电器。
💡（4）高压整流二极管（适用于电网及工业应用）
HER208（2A/1000V，快恢复）
RHRG30120（30A/1200V，超快恢复）
适用于变频器、UPS、逆变电源等高压整流场景。
4.选择整流二极管的实战技巧
🔹按电流选择：确保I_F额定值比实际工作电流高50%。
🔹按耐压选择：耐压值需高于工作电压峰值的1.2~1.3倍。
🔹按应用场景选择：
50/60Hz低频整流：普通硅二极管（如1N4007）。
高频开关电源：快恢复或肖特基二极管（如UF4007/MBR20100）。
低压大电流：肖特基二极管（如SS14）。
高压工业设备：超快恢复二极管（如RHRG30120）。
综上，
选择合适的整流二极管不仅能提高电源效率，还能提升电路的可靠性和寿命。工程师在选型时应综合考虑耐压、导通压降、恢复时间、漏电流等关键参数，并结合具体应用场景，以确保最佳性能。希望本文的分析能帮助你更高效地选择适合的整流二极管！
