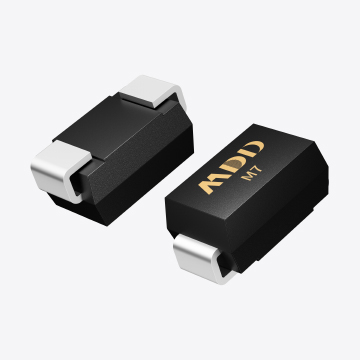

在电源电路和电子设备中，整流二极管是关键的元件之一，它负责将交流电转换为直流电。然而，在长时间工作或使用不当的情况下，整流二极管可能会出现短路、开路或过热失效等问题，影响设备的正常运行。MDD在本文将深入分析整流二极管损坏的三种典型模式，并结合实际案例探讨相应的预防措施。

1.短路失效：PN结击穿或内部短路
（1）短路现象
短路失效是指二极管的正向和反向都导通，即内部PN结已经被永久击穿，导致二极管呈现低阻抗状态，可能会引起电源过流甚至烧毁其他元件。
（2）常见原因
✅反向过压（V_R超过额定值）
在高压环境下工作时，如果二极管的反向耐压（如1000V）被超出，PN结可能会雪崩击穿，导致短路。
✅浪涌电流（Inrush Current）冲击
启动瞬间，整流二极管可能会遭受高达数倍额定电流的浪涌冲击，导致PN结局部过热，形成短路通道。
✅电流过载（I_F超过额定值）
当流经二极管的电流超过额定值（如10A的二极管工作在20A电流下），会导致芯片过热，材料烧蚀，最终短路。
（3）案例分析
🔍案例1：电机驱动电路中过压击穿某电机驱动电路使用1N4007（1000V耐压）整流二极管，由于电机切换过程中产生高压尖峰，导致二极管反向耐压超过1200V，最终发生雪崩击穿，短路失效。
✅解决方案：
选用更高耐压的二极管（如1.5KE1500 TVS+1N5408）。
在电路中增加RC缓冲网络或TVS保护二极管，降低尖峰电压。
2.开路失效：内部接触不良或材料老化
（1）开路现象
开路失效是指二极管在任何极性下都无法导通，电阻接近无穷大。这通常表示内部的芯片或引脚断裂，导致电流无法流通。
（2）常见原因
✅过热导致芯片熔断
长时间过载工作，导致内部金属连线熔断，形成开路。
✅机械应力损坏（焊接不良或振动影响）
在PCB组装或运输过程中，如果焊接质量不好，或者二极管受到剧烈振动，可能导致引脚断裂或芯片内部裂纹，引发开路失效。
✅静电放电（ESD）损坏
对于高灵敏度的肖特基整流二极管（如MBR20100），静电冲击可能会导致内部结构损坏，最终形成开路。
（3）案例分析
🔍案例2：开关电源中的整流二极管开路某工业开关电源使用MB6S桥式整流器，由于电路板长时间高温运行（85°C），导致内部连接线熔断，二极管完全开路，电源不输出电压。
✅解决方案：
选用耐高温封装（如TO-220而非SMD封装）。
优化散热设计，增加铜箔面积，降低结温。
3.过热失效：散热不良或功率损耗过大
（1）过热现象
过热失效的主要表现为外壳变色、烧焦或发黑，甚至出现二极管鼓包、爆裂的情况。
（2）常见原因
✅二极管功率损耗过大（V_F×I过高）
例如MBR20100（正向压降0.75V），在10A电流下功率损耗7.5W，如果散热不良，会导致温度快速上升，最终损坏。
✅散热设计不良
在高功率应用中，PCB上二极管的铜箔面积不足、散热片安装不当，都会导致温度过高，引起过热失效。
✅环境温度过高
当整流二极管长时间在高温环境（如100°C以上）下工作，二极管的结温（T_j）超过额定值，可能引起内部结构劣化，缩短寿命。
（3）案例分析
🔍案例3：UPS逆变器的整流二极管过热损坏某UPS电源系统使用40A 200V的整流二极管（TO-247封装），但PCB设计时未增加散热片，导致二极管表面温度达到150°C，最终二极管失效，逆变器停止工作。
✅解决方案：
增加散热片，并使用导热硅脂增强散热。
选择低正向压降的肖特基二极管（如MBR40200）。
增大PCB铜箔面积，提高热扩散能力。
4.预防与优化策略
🔧针对短路失效：
选用高耐压整流二极管，并增加TVS保护。
限制浪涌电流，如使用NTC热敏电阻。
🔧针对开路失效：
使用高可靠性焊接工艺，避免机械应力损坏。
选择更耐热的封装形式，如插件式二极管。
🔧针对过热失效：
增加散热片或使用更高功率额定的二极管。
采用并联二极管分担电流，提高散热能力。
5.结论
整流二极管的失效模式主要包括短路、开路和过热，每种模式都可能影响电路的稳定性。通过合理选择器件、优化电路设计和增强散热管理，可以显著提高整流二极管的可靠性，延长设备寿命。
📢在你的设计中是否遇到过整流二极管失效的问题？欢迎交流你的经验和解决方案！😊
