MDD在电力电子领域,将交流电(AC)转换为直流电(DC)是许多电力转换系统的基础操作,尤其在电源、充电器、逆变器等设备中应用广泛。实现从AC 220V到DC 300V的转换,通常需要利用整流电路和适当的滤波。桥堆(桥式整流器)是这种转换过程中的关键组件之一。本文将介绍桥堆如何通过整流和滤波将AC 220V转化为DC 300V。

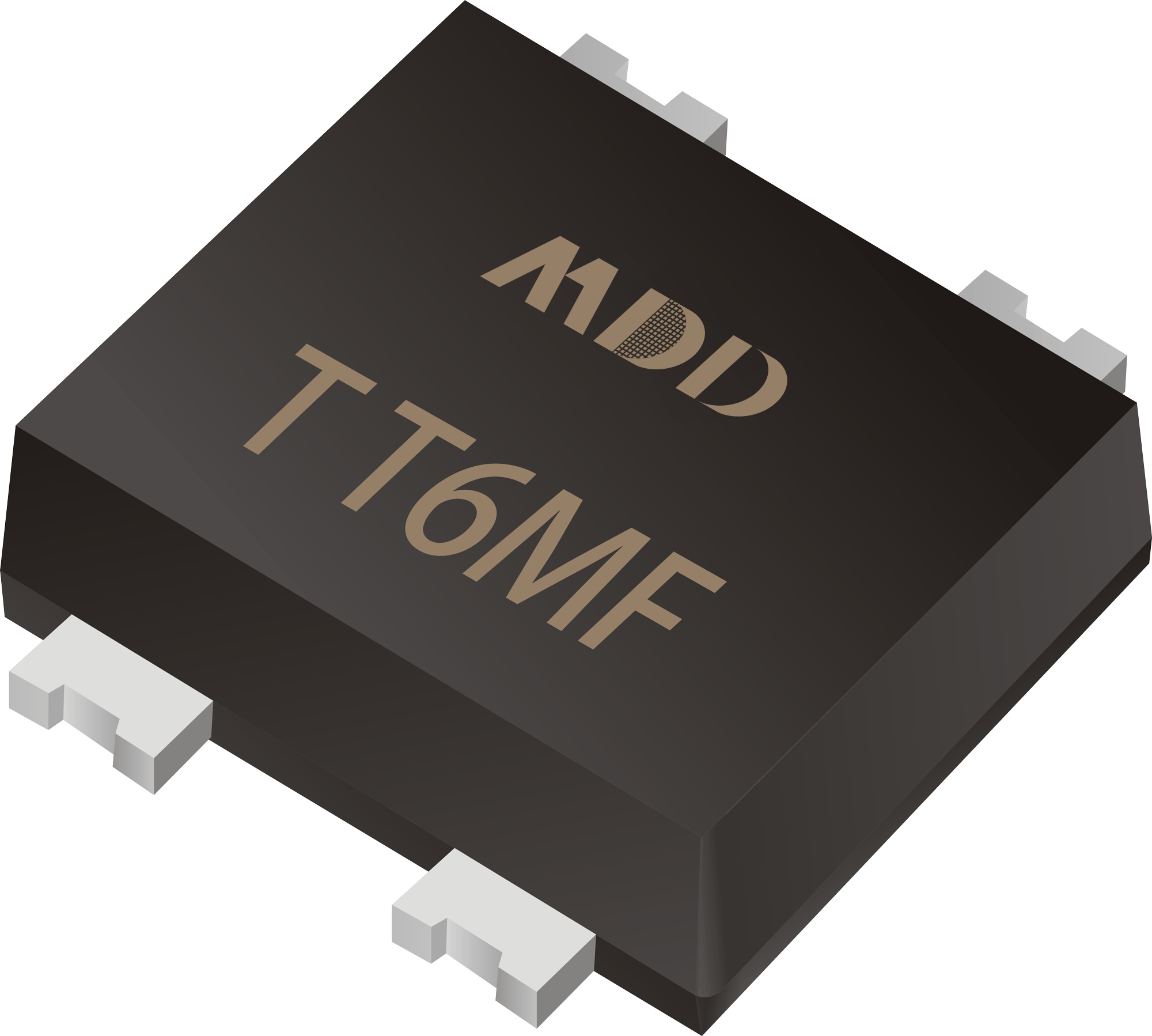

1.桥堆工作原理
桥堆通常由四个二极管以桥式结构连接组成,作用是将交流电源的正负半周分别转变为单一的直流电流。其基本工作原理如下:
正半周:当交流电源的输入电压正半周时,两个二极管(D1、D2)导通,将正半周期的交流电转化为直流电。
负半周:当交流电源输入电压为负半周期时,另两个二极管(D3、D4)导通,反向导通的二极管依然能将负半周期的交流电转化为直流电。
通过这种方式,桥堆可以实现全波整流,将交流电的两半周期都转换为直流电。
2.AC 220V输入特性
在使用桥堆将AC 220V转化为DC 300V时,首先需要了解AC 220V的特性。AC 220V通常是指有效值(RMS值)为220V的交流电源。实际的瞬时电压(峰值电压)可以通过如下公式计算:
Veak=VMs xV2≈220Vx1.414=311.08V
这意味着AC 220V电源的峰值电压约为311V。如果没有任何损耗,桥堆整流后,DC电压的理想值应接近该峰值电压,即约311V。
3.桥堆整流与DC输出
在桥堆完成整流后,得到的是脉动直流电(即仍然存在一定的波动),而不是纯净的直流电。此时,需要进一步平滑处理,通常通过电容滤波来减小波动并稳定输出电压。
整流过程:AC 220V电压通过桥堆后,转化为脉动直流电,电压大约为峰值电压的96%(即311V x 0.96≈300V)。
滤波:为了减少波纹并稳定电压,需要使用大容量电解电容对输出进行滤波,平滑脉动直流电。滤波电容能够有效减小电压波动,使直流电压更加稳定接近300V。
4.电压调节与保护
虽然通过桥堆整流后的直流电压大致为300V,但由于负载变化和其他因素,输出电压可能存在波动。为了确保输出电压稳定,需要加入一些调节电路,如:
稳压电路:为了使直流输出电压更加稳定,可以采用稳压二极管、开关稳压电源(例如Buck或Boost转换器)来进一步调节电压,使输出保持在300V。
过压保护:由于桥堆本身无法自动调节输出电压,若负载变化较大,电压可能会超出设计范围。因此,在电源设计中,加入过压保护电路(如TVS二极管或过压限流电路)十分必要,以防止过高的电压损坏负载。
5.温度与热管理
在AC 220V转换为DC 300V的过程中,由于电流的流动,桥堆和滤波电容等组件会产生热量,尤其是在高功率应用中。为了保证系统的可靠性和长期稳定性,热管理非常重要。常见的热管理措施包括:
散热片:为桥堆和其他关键元件(如滤波电容)安装散热片,以降低工作温度。
风冷或液冷系统:在高功率应用中,可能需要额外的风冷或液冷散热系统,以确保系统温度控制在合理范围。
使用
桥堆将AC 220V转换为DC 300V的过程包括了整流、滤波和平稳调节。桥堆整流电路通过四个二极管的桥式连接,将交流电源的正负半周期转化为脉动直流电。通过电容滤波,脉动直流电得以平滑,从而获得接近300V的稳定直流电压。为了确保系统的稳定性,设计时还需考虑温度管理和保护电路。通过合理的设计和选型,桥堆可以高效地将AC电源转化为适合各种应用的DC电源。
