TVS二极管和快恢复二极管都是重要的半导体器件,分别在电路保护和高频整流中扮演关键角色。虽然它们的外形和结构可能相似,但工作原理和应用场景却截然不同。

TVS二极管的特点与应用
基本定义

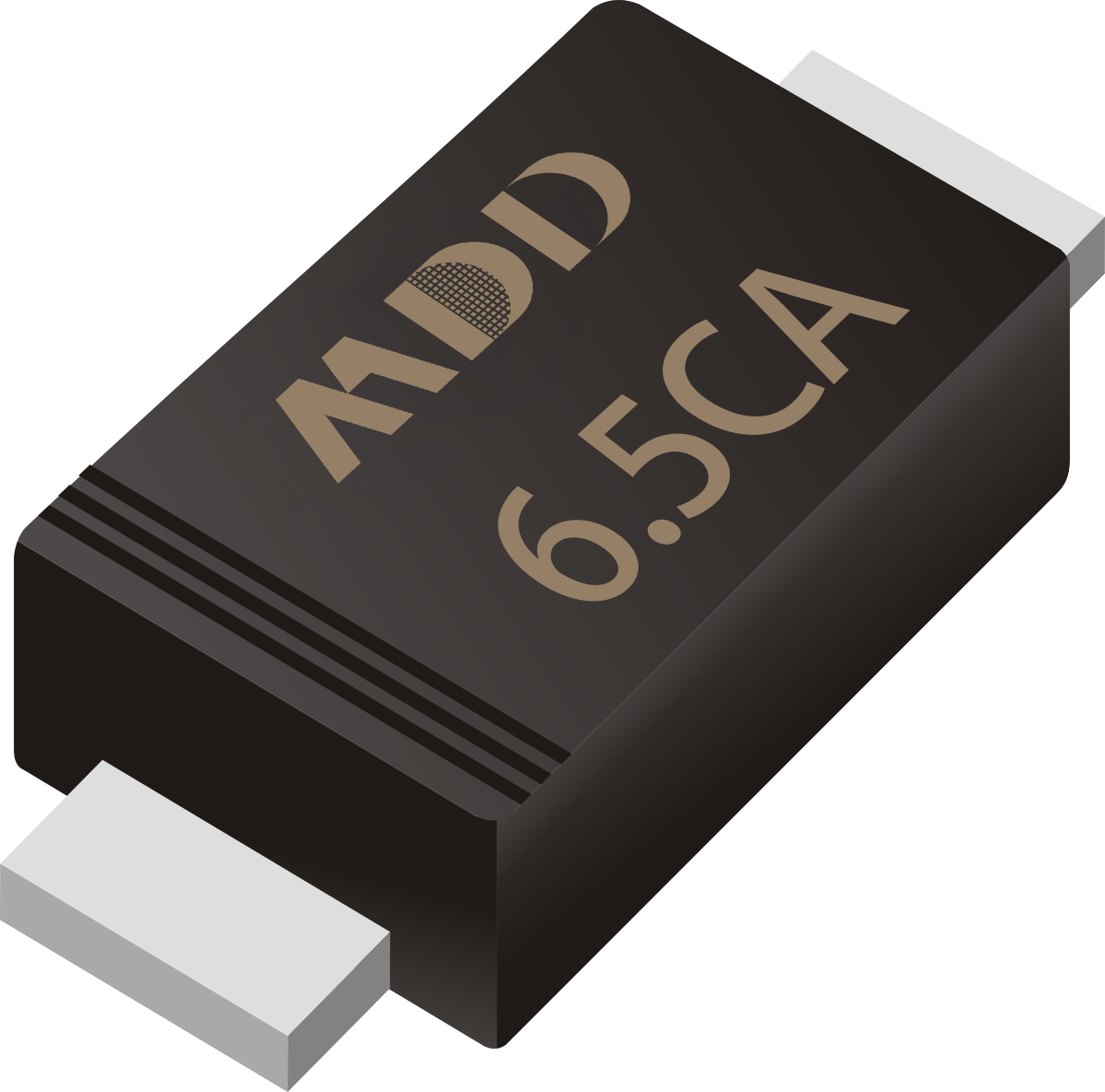

TVS二极管是一种用于保护电路免受瞬态电压冲击(如静电放电、雷击浪涌)的器件。它通过快速钳位过电压并将瞬态能量吸收来保护敏感的电子组件。
工作原理
在正常工作电压范围内,TVS二极管表现为高阻抗,对电路几乎没有影响。当电路中的瞬态电压超过其击穿电压时,TVS二极管会迅速导通,将电压限制在其钳位电压以下,同时将过电流引导至地。当瞬态电压消失后,TVS二极管迅速恢复到高阻抗状态。
技术参数
击穿电压(V_BR):表示二极管开始导通的电压。
钳位电压(V_CL):过电压被限制的最大电压值。
峰值脉冲功率(P_PP):可承受的最大瞬态功率。
响应时间:通常在皮秒至纳秒级,能快速应对瞬态事件。
应用场景
TVS二极管主要用于防止瞬态过电压对电路的破坏,常见于:
通信接口保护:如RS-485、CAN总线。
电源保护:避免雷击或浪涌电流破坏电源模块。
数据线保护:如USB、HDMI端口的静电防护。

快恢复二极管的特点与应用
基本定义
快恢复二极管是一种用于高频整流的二极管,通常用于需要快速开关性能的电路中。它相较于普通二极管,具有更短的反向恢复时间(T_rr),因此可以在高频环境下有效减少功耗和开关损耗。
工作原理
在正向偏置时,快恢复二极管导通并允许电流通过;在反向偏置时迅速阻断电流。其关键特性是快速完成从导通到截止的转换,从而提高电路效率。
技术参数
正向压降(V_F):二极管在正向导通时的压降。
反向恢复时间(T_rr):二极管从导通状态到完全截止所需的时间,一般小于100ns。
最大反向电压(V_R):器件在反向偏置下可承受的最高电压值。
应用场景
快恢复二极管主要用于需要高频或高速整流的电路中,例如:
开关电源(SMPS):作为输出整流二极管。
逆变器电路:提高能量转换效率。
功率因数校正(PFC)电路:提供快速响应能力。

TVS二极管与快恢复二极管的主要区别

如何正确选型
选用TVS二极管的场景
如果电路需要应对静电放电、雷击浪涌或其他瞬态过电压,应选择TVS二极管。选型时需重点关注:
击穿电压:确保其大于电路正常工作电压。
钳位电压:尽量选择接近但略高于电路最大允许电压的器件。
功率容量:确保能够吸收预期的最大瞬态能量。
选用快恢复二极管的场景
如果电路需要进行高频整流或开关操作,应选择快恢复二极管。选型时需重点关注:
反向恢复时间(T_rr):根据开关频率需求,选择适当的T_rr值。
正向压降(V_F):较低的压降可提高效率。
反向电压(V_R):确保高于电路的最大反向电压。

TVS二极管和快恢复二极管在电路设计中各有独特的应用领域:TVS二极管主要针对瞬态过电压保护,而快恢复二极管则用于高频整流和快速开关。了解它们的特性和工作原理,有助于工程师在实际设计中合理选型,提高电路的可靠性和性能。
