整流二极管和肖特基桥都用于将交流电（AC）转换为直流电（DC），但其材料、结构、性能以及适用场景存在显著差异。

一、基本概念与结构差异
1. 整流二极管
整流二极管是一种常规二极管，基于PN结的单向导电特性工作，允许电流从阳极流向阴极，同时阻断反向电流。常见型号包括1N4007、1N5408等，具有较高的反向耐压能力和电流承载能力。
特点：
使用硅或其他半导体材料制造。
导通电压一般在0.7V左右（硅材料）。
反向恢复时间较长，适合低频整流应用。
2. 肖特基桥

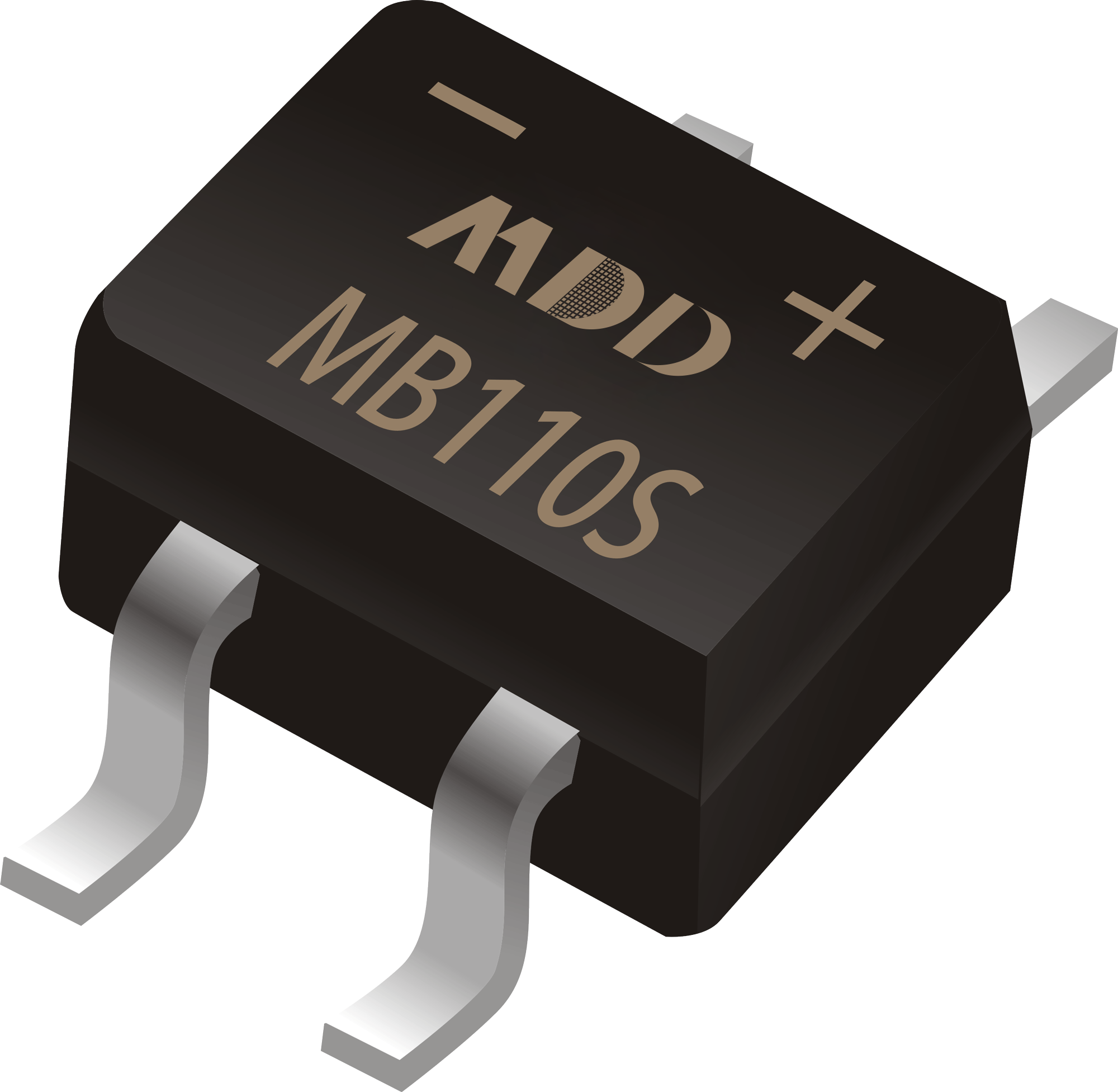

肖特基桥是一种整流桥电路，内部使用了肖特基二极管。肖特基二极管是基于金属与半导体接触的特性制造，具有极低的正向压降和快速的开关速度。肖特基桥集成了四个肖特基二极管，用于全波整流。常见型号包括MB6S（低功率）和MBRB系列（高功率）。
特点：
导通电压低（通常为0.15V~0.45V）。
反向恢复时间极短，几乎为零。
内部结构为桥式整流，使用更便捷。

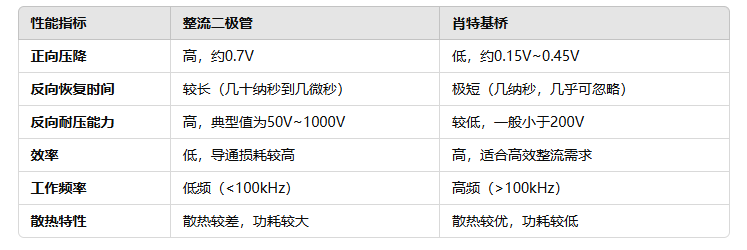

二、性能对比

三、应用场景对比
1. 整流二极管的应用
传统整流电路：
在低频、低功率应用中，整流二极管是成本最低、性能可靠的选择，例如家用电器的线性电源整流。
高耐压场景：
由于整流二极管具有更高的反向耐压能力，适合用于需要承受高电压冲击的电路，例如工业控制系统中的电源整流。
电路保护：
整流二极管可用作续流二极管或钳位电路中的保护元件。
2. 肖特基桥的应用
高效开关电源：
肖特基桥广泛用于高效开关电源中，如手机充电器、笔记本电源适配器等，低正向压降可以显著降低功耗并提高效率。
高频整流场景：
由于其极短的反向恢复时间，肖特基桥非常适合高频开关场景，例如逆变器、DC-DC转换器和射频电路。
低压供电系统：
在对能量损耗敏感的低压电路中（如3.3V或5V系统），肖特基桥的低压降特性能有效提高输出电压的利用率。

四、选型与设计建议
1. 根据电路频率选型
低频应用（<100kHz）： 使用整流二极管，性能稳定且成本低。
高频应用（>100kHz）： 选择肖特基桥以减少开关损耗和热量积累。
2. 根据耐压需求选型
如果电路需要承受高反向电压，应优先选择整流二极管。
在低压电路中，肖特基桥是更优的选择，因为其反向耐压能力有限。
3. 散热与效率考虑
肖特基桥因低正向压降和高效率在高功率设计中更具优势，但其散热设计仍需注意，尤其在高电流场景中需配备良好的散热结构。

整流二极管和肖特基桥是整流电路中两种关键元件，其特点和适用场景各有千秋。整流二极管适合低频、高耐压的传统应用，而肖特基桥则以其高效性和高频特性，成为现代开关电源和低压高效电路的首选。
