肖特基桥是一种采用肖特基二极管（Schottky Diode）构建的整流桥，相比传统的PN结二极管整流桥，它具有低正向压降、快速开关速度和低功耗等优点，广泛应用于开关电源、适配器、LED驱动、电动汽车充电桩等场景。为了在具体应用中选择最合适的肖特基桥，需要全面考虑其电气特性、散热管理、封装形式及可靠性。

一、电气参数
正向电压降（Vf）
肖特基二极管的低正向电压降（通常为0.15V至0.45V）是其最大优势，能够减少导通损耗，提升系统效率。
在低电压、高电流的应用中（如USB充电器和低压DC-DC转换器），低压降特性尤为重要，因为它能显著降低功率损耗并减少热量产生。
额定电流（If）和浪涌电流能力（IFSM）
选择肖特基桥时，额定电流需要略高于实际工作电流，一般留有20%-30%的裕量，以确保在满载运行时器件的稳定性。
浪涌电流能力也非常关键，在电机启动、电容充电等场景中，电流可能瞬时激增，因此应选择具备较高IFSM的肖特基桥以防止损坏。
反向耐压（VRRM）
肖特基二极管的反向耐压通常低于普通硅二极管（一般在30V-200V之间）。选型时应确保反向耐压比系统峰值电压高出20%-30%，以应对电网波动或其他电气干扰。
如果应用需要较高耐压但又想保留肖特基二极管的低损耗优势，可以考虑采用多级整流或混合桥设计。
反向漏电流（Ir）
肖特基二极管的反向漏电流较大，且随着温度上升会进一步增大。因此，在高温环境中运行的设备要特别注意漏电流的影响，避免因漏电而导致功率损耗增加。

二、散热管理
功耗与热量管理
虽然肖特基二极管的正向压降较低，但在大电流应用中仍会产生一定的功耗。因此需要精确计算功率损耗（P = If × Vf），并采取相应的散热措施。
散热片与热设计
对于大电流应用，如逆变器和电动汽车充电桩，建议选择自带散热片的封装（如GBU、GBJ系列），或者在电路设计时配备额外的散热装置。
小型电子设备可以选择表面贴装（SMD）封装，并确保良好的PCB散热路径设计，以有效控制器件温度。

三、封装形式的选择
插件式封装（DIP）
常用于工业电源和大功率应用，能承载较大电流，且易于散热。典型封装包括GBU和GBJ系列。

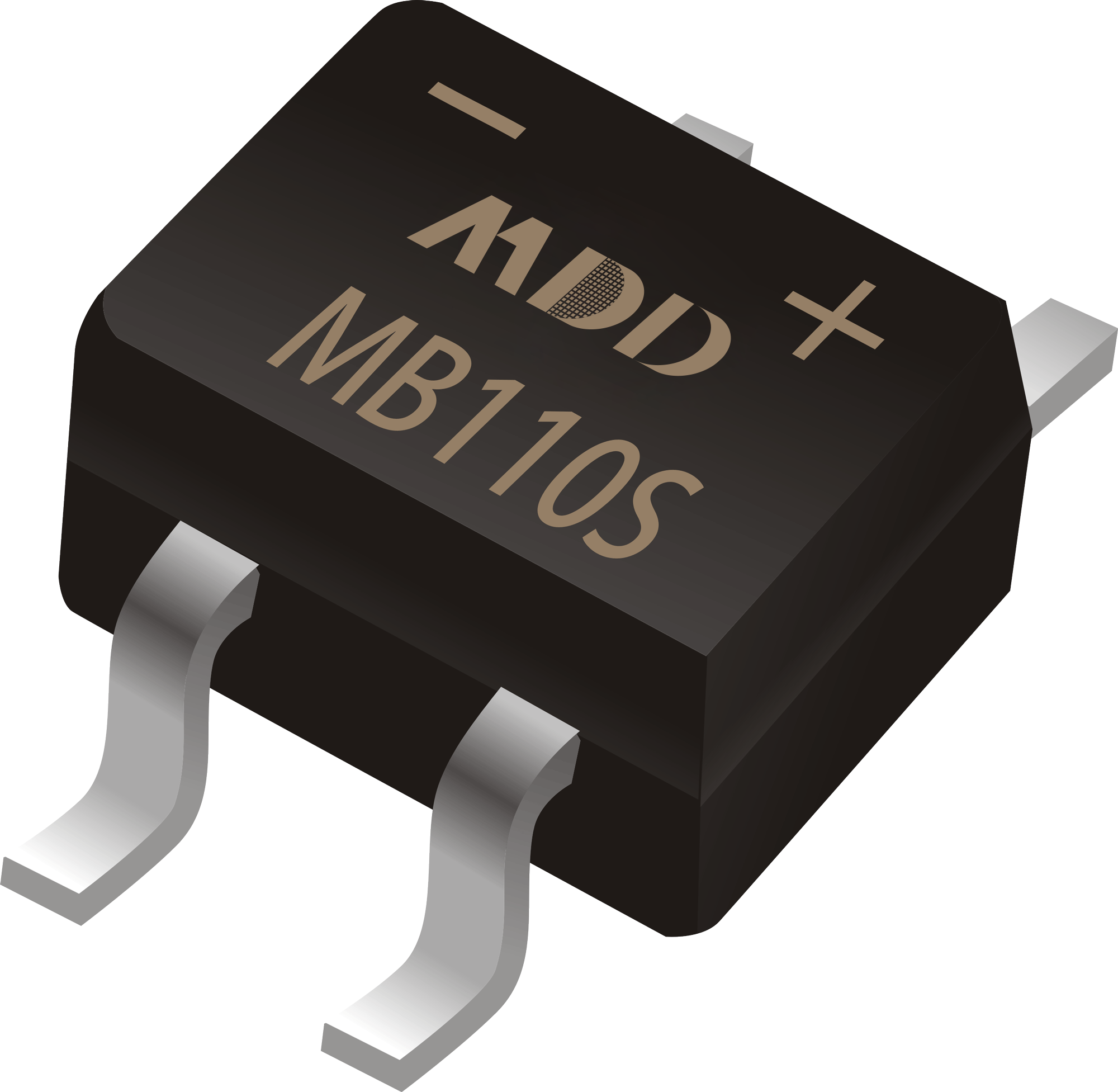

表面贴装封装（SMD）
SMD封装的肖特基桥适合于小型化设计，广泛应用于消费类电子产品，如手机充电器、LED照明和电动工具。
模块封装
对于高功率场景，如新能源电动汽车、UPS电源等，模块封装能提供更高的功率密度和集成度，并且具备更好的散热性能和可靠性。

四、可靠性和应用环境
温度稳定性
由于肖特基二极管的性能会随温度变化而发生波动（如漏电流增大），因此在高温环境下，必须选择具备良好温度稳定性的肖特基桥。
抗浪涌和冲击能力
在电机驱动和电池充电等应用中，需要应对高浪涌电流。此时，应选择浪涌能力较强的肖特基桥，以避免器件因电流冲击而损坏。
品牌与质量认证
选择有质量保证的品牌产品，如符合UL、RoHS等认证的器件，可以提高产品的可靠性，减少售后维护成本。

五、应用案例分析
USB充电器和适配器
这些设备需要低损耗、高效率的整流桥，适合选择SMD封装的低压降肖特基桥，以减少功耗并提升转换效率。
LED驱动器
LED照明系统对整流桥的体积要求较高，可以选择SMD封装的肖特基桥，并通过良好的PCB设计实现热管理。
电动汽车充电桩
在这种高功率应用中，需要模块封装的高电流肖特基桥，并配合散热片以确保长时间工作下的可靠性。

MDD肖特基桥的选型应综合考虑电气参数、散热性能、封装形式及应用环境的要求。在追求高效率、低损耗的应用中，肖特基桥是理想的选择。然而，由于其耐压和漏电流特性上的限制，在选型时必须仔细评估具体应用的需求，并留有裕量，以确保器件的长期可靠性。
