MOS（金属氧化物半导体场效应管）是广泛使用的核心器件之一。由于其高速开关、低导通损耗以及驱动简单的特性，MOSFET被广泛应用于电源管理、马达控制和射频电路中。然而，针对不同应用，选择合适的MOS管至关重要。

1. MOS管的基本工作原理
MOSFET是一种通过控制栅极电压来调节源极与漏极之间电流的场效应器件。常见的MOS管分为N沟道和P沟道两种类型。N沟道MOS管导通电阻更低、开关速度更快，在高功率应用中使用较多；而P沟道MOS管适用于低压控制电路。MOS管还分为增强型和耗尽型，其中增强型在栅极电压为0时不导通，而耗尽型在0电压时导通。

2. MOS管选用的关键原则
2.1 电压额定值（V𝐷𝑆DS 和 V𝐺𝑆GS）V𝐷𝑆DS：表示漏极到源极的最大承受电压。MOS管的耐压值应高于电路中的最大工作电压，并留有一定的裕量，通常建议选用器件的耐压值为实际工作电压的1.2到1.5倍，以避免因电压尖峰或瞬态导致损坏。V𝐺𝑆GS：栅极驱动电压也是选型时的重要参数。低栅极驱动电压（如2.5V或4.5V）适用于低压逻辑电路，而在高压电源应用中，常采用10V及以上的驱动电压。
2.2 导通电阻（R𝐷𝑆(𝑜𝑛)DS(on)）导通电阻是MOS管在完全导通状态下漏源极之间的电阻值。R𝐷𝑆(𝑜𝑛)DS(on)越低，MOS管的导通损耗越小，这在高效电源转换和马达驱动电路中尤为重要。需要注意的是，R𝐷𝑆(𝑜𝑛)DS(on)通常会随温度升高而增大，因此在选型时，应考虑器件在不同工作温度下的性能变化。
2.3 开关速度与栅极电荷（Qg）
MOS管的开关速度受其栅极电荷（Qg）影响。Qg越低，开关速度越快，但导通电阻可能会相应提高。在高频应用中，如DC-DC转换器和电机控制，选择低Qg的MOS管可以减小开关损耗并提升转换效率。而在低频应用中，较大的Qg可以带来更低的导通电阻，以降低导通损耗。
2.4 最大电流（I𝐷D和脉冲电流能力**I𝐷D表示MOS管能连续承受的最大漏极电流，选型时应确保该参数大于电路中的实际工作电流，并留有足够的安全裕量。脉冲电流能力则表示MOS管在短时间内能承受的瞬态电流，对应于电路中可能出现的浪涌电流情况。
2.5 热阻和散热能力
MOS管的损耗会转化为热量，因此其散热能力直接影响器件的可靠性。热阻（R𝜃𝐽𝐴JA或R𝜃JC）用于衡量器件散热的效率。对于高功率应用，需要选择热阻较低的MOS管，并结合散热器或PCB散热设计，以确保器件温度控制在合理范围内。
2.6 封装类型

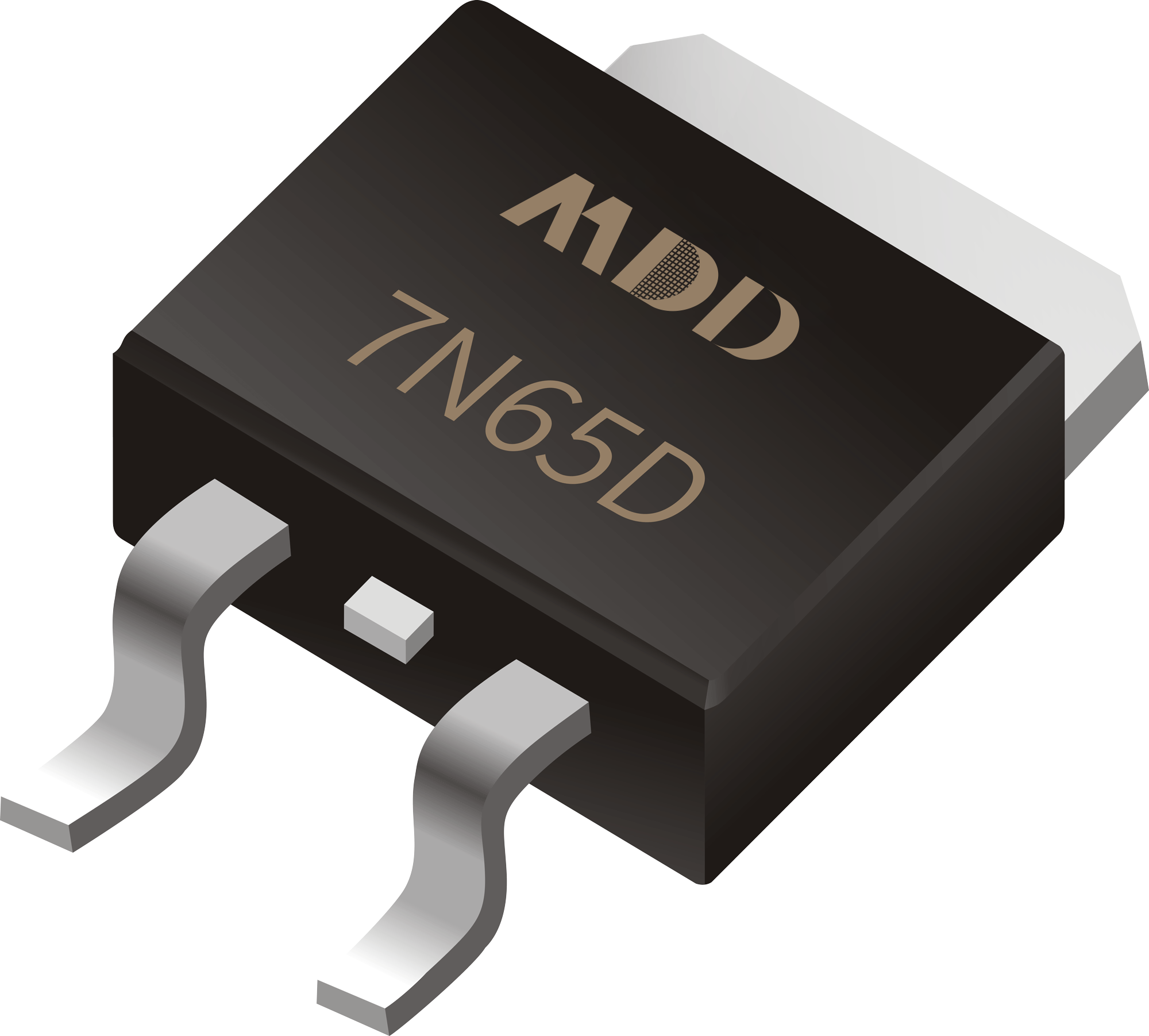

MOS管的封装形式直接影响其导热能力和安装方式。常见的封装类型有SMD（表面贴装）和THT（通孔式）。在高功率应用中，例如电源模块和马达驱动器，常选用散热性能较好的DPAK、TO-220等封装。而对于便携式设备和小型电子产品，选择SOT-23、DFN等小型封装更为合适。
2.7 反向恢复特性（Body Diode）
某些应用中（如同步整流和马达控制），需要MOS管内置的体二极管具备良好的反向恢复特性，以减少开关损耗和EMI干扰。在这些场合，应优先选择反向恢复时间短的MOS管，或者选用专门的同步整流MOSFET。

3. 应用案例分析
不同应用场景下，MOS管的选型会有不同的侧重点：
DC-DC转换器：要求MOS管具有低导通电阻和低Qg，以减少开关损耗和提高转换效率。
马达驱动：需要MOS管能承受较高的电流和脉冲电流，并具备良好的散热性能和反向恢复特性。
便携式设备：在低功耗场景中，优先选择低驱动电压和小封装的MOS管，以减少功耗并节省空间。

4. 未来发展趋势
随着电子设备对高效率和高密度设计的需求不断提高，MOS管技术也在不断进步。新一代MOSFET正朝着以下方向发展：
碳化硅（SiC）和氮化镓（GaN）MOSFET：在高频和高压应用中，SiC和GaN MOS管因其低损耗和高效率而受到青睐。
集成驱动方案：在一些复杂的应用中，将MOS管与驱动电路集成在同一芯片上，可以简化设计并提高系统可靠性。
更小封装与更高功率密度：未来的电子设计将倾向于更小的尺寸和更高的功率密度，这要求MOS管具备更好的热管理能力。

MOS管的选型直接关系到电路的效率、稳定性和可靠性。选型时需综合考虑电压、电流、导通电阻、开关速度、散热能力等多个因素，并结合具体应用需求做出最优选择。
