三极管广泛应用于放大、开关和信号调制等电路中。在使用三极管的过程中，确保其性能符合设计要求至关重要，因此对三极管进行全面的检测是必不可少的环节。

一、三极管的基本工作原理
三极管是一种具有三端口的半导体器件，常见的类型包括NPN型和PNP型。在电路中，三极管有三个电极：基极（Base）、集电极（Collector）和发射极（Emitter）。它的主要功能是通过控制基极电流来调节集电极和发射极之间的电流，从而实现信号放大或开关控制。

二、三极管检测的主要项目
在实际应用中，三极管的质量和性能直接影响到电路的整体功能。以下是三极管检测时需要重点关注的几个关键参数和测试事项：
1. 直流电流增益（DC Gain, hFE）
直流电流增益表示三极管放大能力的大小，通常用hFE表示。hFE是指集电极电流与基极电流的比值，是衡量三极管放大能力的关键参数之一。检测时应测量不同工作电流下的hFE值，以确保三极管能够满足电路对放大性能的要求。
检测方法：可以通过简单的电流测量法，给基极施加不同的电流，测量集电极电流并计算增益。专用的三极管测试仪也可以快速测量hFE。
2. 击穿电压（Breakdown Voltage）
击穿电压指的是三极管在不同电极间施加反向电压时，开始导通的最小电压。对于NPN三极管，主要测试集电极-基极（V_CBO）、集电极-发射极（V_CEO）以及发射极-基极（V_EBO）的击穿电压；PNP型三极管也是类似的测试。击穿电压是判断三极管能否承受工作环境中最高电压的关键指标，低于该电压时三极管应保持关闭状态。
检测方法：使用稳压电源逐渐增加电压，同时监测漏电流的增加情况，记录电流快速增加时的电压值作为击穿电压。
3. 集电极-发射极饱和电压（Collector-Emitter Saturation Voltage, V_CE(sat)）
当三极管完全导通时，集电极和发射极之间的电压称为饱和电压。低饱和电压意味着在开关应用中功耗较小，因此该参数在开关电路中尤为重要。对于放大电路而言，饱和电压低可以避免信号失真，提高效率。
检测方法：给三极管施加合适的基极电流，使其进入饱和导通状态，测量集电极与发射极之间的电压。
4. 漏电流（Leakage Current, I_CEO）
漏电流是指在没有基极电流输入时，集电极与发射极之间的微小电流。理想情况下，漏电流应接近于零，漏电流过大可能导致电路在关闭状态下功耗增加，甚至影响电路的正常运行。
检测方法：关闭基极电流，测量集电极与发射极之间的电流，确保漏电流在规格范围内。
5. 开关速度（Switching Speed）
对于用于高频或数字电路中的三极管，其开关速度是一个重要参数。开关速度通常以上升时间（Rise Time）、下降时间（Fall Time）和传输延迟（Propagation Delay）来衡量。检测开关速度可以确保三极管能够适应高频信号的切换，避免电路响应延迟或失真。
检测方法：使用脉冲信号源施加方波信号，借助示波器观测三极管的上升和下降时间，确保其满足电路设计中的响应要求。

三、检测三极管的设备与方法
在三极管检测过程中，需要借助多种设备来确保测量的精确性与可靠性。常见的测试设备包括万用表、晶体管测试仪、示波器以及专用的电流-电压特性分析仪等。
万用表测试：万用表可以简单地测试三极管的基本工作状态。通过测量基极-发射极、基极-集电极间的正向电压降，可以判断三极管是否处于正常工作状态。
晶体管测试仪：专用的晶体管测试仪可以快速测量hFE、击穿电压、漏电流等多种参数，是常用的便携检测工具。
示波器：用于测量开关时间和信号响应的变化，适用于高频应用的三极管检测。

四、检测中的注意事项
在进行三极管检测时，需要注意以下几点事项：
测试条件的匹配：确保测试时所用的电压、电流与实际工作条件一致，这样才能得到具有参考价值的检测结果。
环境温度的影响：三极管的性能对温度非常敏感，尤其是在高温环境下，其hFE、击穿电压和漏电流等参数可能会发生显著变化。因此，测试时应考虑温度对三极管性能的影响，确保其在极端环境下仍能正常工作。
避免静电损坏：三极管是一种易受静电损坏的器件，检测时应注意防静电措施，以免在测试过程中因静电导致器件损坏。

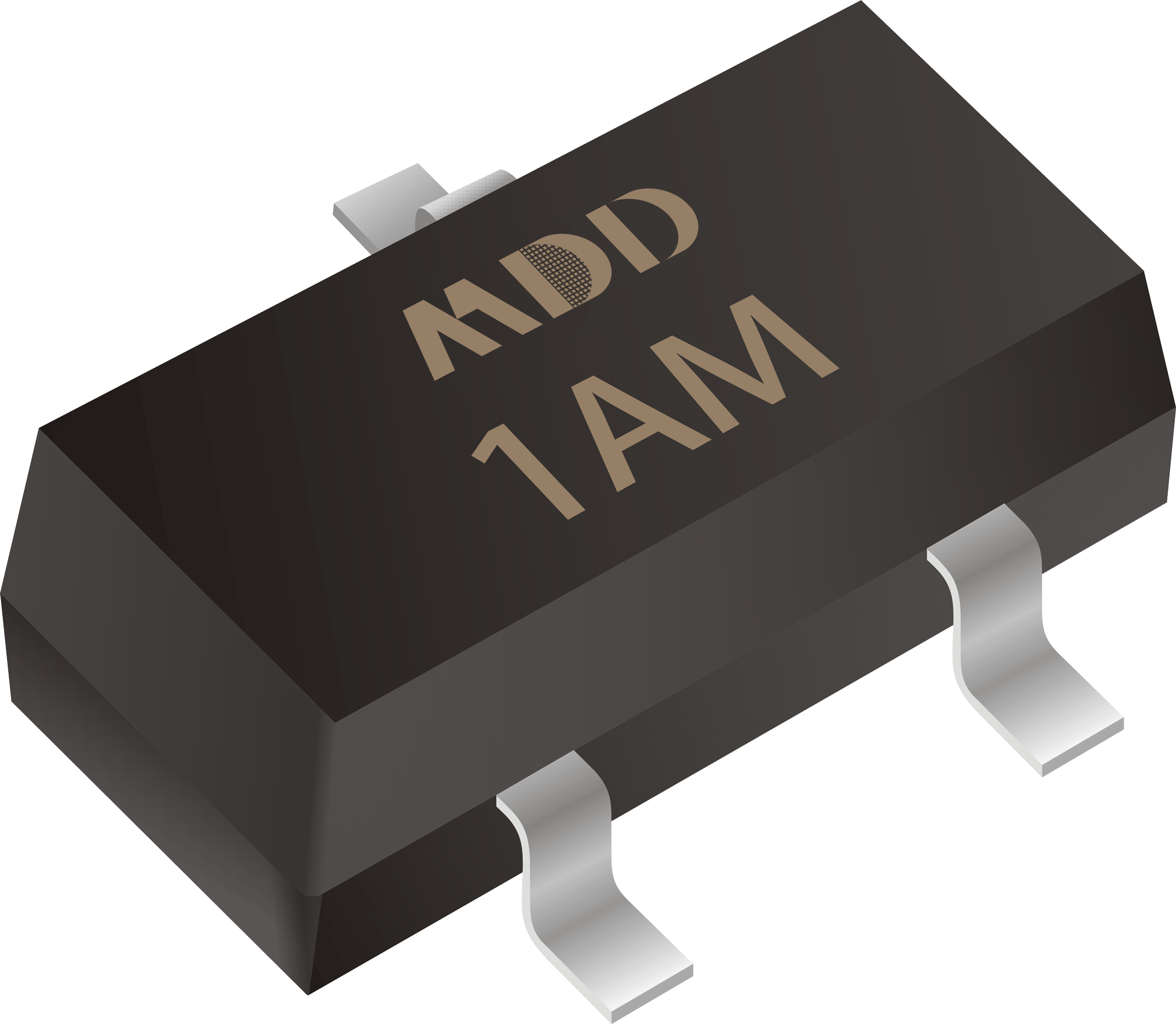

MDD三极管是电子电路中的核心器件，其性能直接影响到电路的稳定性和效率。通过对直流电流增益、击穿电压、饱和电压、漏电流及开关速度等关键参数的检测，可以有效评估三极管的工作性能。在实际应用中，合理选择和检测三极管不仅能确保电路正常工作，还能提高产品的整体质量。
