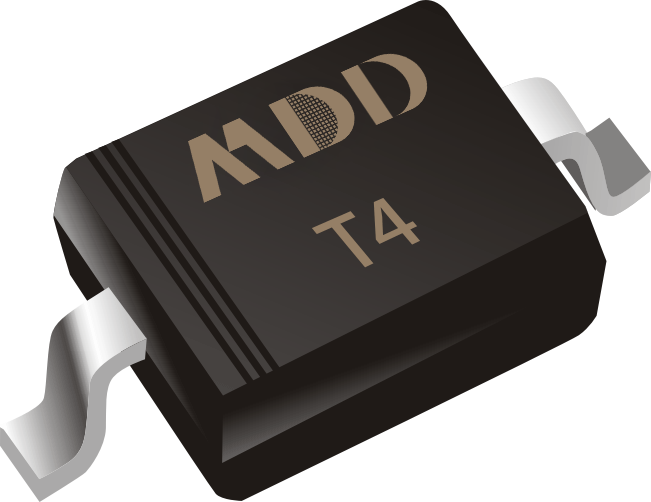

ESD二极管是一种关键的保护元件，用于防止静电放电（ESD）对电子设备造成的损害。它在半导体器件中发挥重要作用，特别是在敏感的集成电路中。然而，尽管ESD二极管设计用来抵抗短时的高压冲击，但在某些情况下，它们可能会损坏。

静电二极管的工作原理
静电二极管的主要功能是将过高的电压引导至地，从而保护电路不受静电放电的影响。当电压超过其击穿电压时，ESD二极管会迅速导通，使过电压通过二极管泄放至地，防止敏感电路元件受到损害。当电压恢复到安全水平时，二极管会重新回到高阻状态。

静电二极管损坏的原因
静电二极管的损坏通常由以下几个原因引起：
过量静电放电：如果静电放电的能量超过了二极管的承受能力，可能会导致二极管过热并永久性损坏。这种损坏通常是由于静电事件的频繁发生或一次严重的静电冲击引起的。
过电压或过电流：尽管静电二极管设计用于承受瞬时的高电压，但如果长时间处于过电压或过电流环境中，可能会导致其击穿电压下降或内部结构损坏，最终失去保护功能。
环境因素：高温、湿度以及腐蚀性气体等环境因素也可能导致ESD二极管的老化和损坏。这些因素会加速材料的劣化，使二极管的性能逐渐下降，直到失效。

静电二极管损坏的症状
当静电二极管损坏时，可能会出现以下几种症状：
电路不稳定：如果电路在受到轻微静电冲击后表现出不稳定性，或者突然出现无法解释的故障，这可能是ESD二极管失效的征兆。此时，其他敏感元件可能暴露在未受保护的状态下。
电阻异常：正常情况下，ESD二极管在反向偏置时表现为高阻抗。当二极管损坏时，可能会表现为低阻抗（短路）或开路。用万用表测量时，如果发现反向电阻接近零，二极管可能短路；如果电阻无限大，可能表示开路损坏。
物理损伤：虽然不常见，但严重的静电冲击可能会导致二极管的外观受损，例如裂纹、烧焦或变色。这种情况通常伴随着二极管的完全失效。

如何测试静电二极管
为了准确判断静电二极管是否损坏，可以采用以下几种测试方法：
正反向电阻测试：使用万用表测试二极管的正反向电阻。正常情况下，正向电阻较小，反向电阻应非常大。如果反向电阻异常低，表示二极管可能短路；如果正向和反向电阻都异常高，则可能是二极管开路。
钳位电压测试：通过在电路中模拟静电事件，观察ESD二极管是否能有效钳位电压。将瞬态电压施加到二极管上，观察其钳位电压是否在正常范围内。如果钳位电压失效，说明二极管可能已损坏。
曲线跟踪测试：使用曲线追踪仪可以直观地查看ESD二极管的V-I特性曲线。正常的二极管在超过击穿电压时应展现出急剧的电流上升。如果曲线不正常，比如在低电压时就导通，或在高电压下不导通，可能说明二极管已损坏。

静电二极管在电子设备中的保护作用至关重要。掌握如何判断其是否损坏，有助于确保电子设备的长期稳定运行。
