静电二极管是专门设计用来保护电子电路免受静电放电（ESD）影响的一种半导体器件。随着电子设备集成度的提高和工作电压的降低，电路对静电放电的敏感度显著增加，ESD二极管因此成为了现代电子设计中不可或缺的一部分。

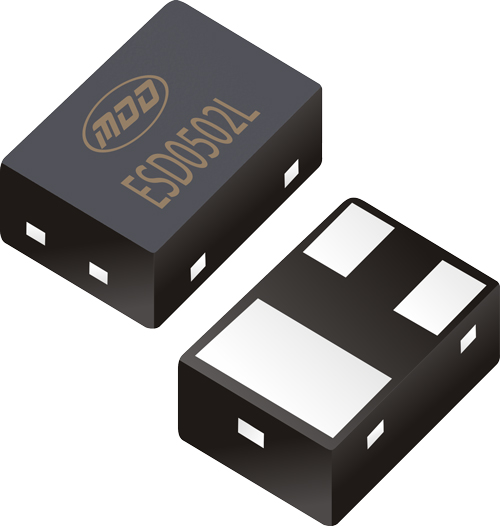

静电二极管的基本结构与特性
静电二极管通常由一对背靠背的齐纳二极管或瞬态电压抑制二极管（TVS二极管）构成。它的主要作用是在静电放电事件发生时，将过高的电压瞬间分流到地，从而保护电路中的敏感元件。与传统二极管不同，ESD二极管专门针对快速瞬态电压设计，能够在纳秒级的时间内响应并抑制电压尖峰。

ESD二极管具有以下关键特性：
低电容值：为了不影响高速信号的传输，ESD二极管通常设计为低电容，这使得它们特别适用于高速数据线路的保护。
快速响应时间：ESD二极管能够在极短的时间内（通常在皮秒或纳秒级）导通，迅速分流静电能量，避免电路受损。
低钳位电压：在导通后，ESD二极管会将电压钳位在一个较低的安全值，确保保护的器件不会因电压过高而损坏。

静电二极管的工作原理
当外界的静电通过接触或其他方式传递到电子设备时，会在电路中引起高电压尖峰。未受保护的电路很可能因此受到严重损坏，甚至完全失效。静电二极管通过以下几种机制保护电路：
电压钳位：当静电放电发生时，静电二极管的反向击穿电压被迅速超过，二极管导通，将过量的静电能量快速引入地线或电源线，从而降低电路中的电压尖峰。这一过程称为电压钳位（Voltage Clamping），它确保了电压不会超过电路中其他器件的耐受值。
反向偏置保护：在正常工作状态下，ESD二极管处于反向偏置状态，几乎不导通，因此对电路的正常信号传输影响极小。然而，当输入电压超过二极管的击穿电压时，它会迅速导通，形成低阻抗通道，将静电电流引向地线。
能量吸收和分散：ESD二极管不仅能够将过高的电压钳位，还能够吸收和分散静电能量。这种能量通过二极管内部的PN结以热的形式释放出来，从而避免了电路中其他元件的热损坏。

静电二极管的应用
静电二极管在各种电子设备中广泛应用，特别是在以下几个领域中：
消费电子：智能手机、平板电脑、笔记本电脑等设备中，ESD二极管保护着接口、按键和显示屏等易受静电影响的部件。它们通常被放置在USB、HDMI等高速数据接口以及音频接口处，以防止静电造成的损坏。
汽车电子：在现代汽车的电气系统中，静电放电同样是一个常见的问题。ESD二极管被用于保护汽车中的传感器、控制单元和通信总线，确保车辆的电子系统在各种环境下都能稳定运行。
工业控制系统：在工业环境中，静电可能来自机械操作、接触或其他设备。因此，ESD二极管被广泛应用于工业控制系统中，用于保护控制器、传感器和通信线路。
医疗设备：对于高度敏感的医疗电子设备，静电放电可能导致设备误操作或故障。ESD二极管被用来保护这些设备，确保它们在苛刻的操作环境中仍能可靠工作。

选择和使用静电二极管的注意事项
在选择ESD二极管时，工程师应考虑其钳位电压、击穿电压、电容值和功率耗散能力。对于高速信号线路，低电容值的ESD二极管是首选，以避免信号失真。此外，静电二极管的布局和安装也十分重要，通常应尽量靠近需要保护的接口，以减少寄生电感对保护效果的影响。

静电二极管是保护现代电子电路免受静电放电危害的重要组件。通过正确选择和合理应用ESD二极管，工程师可以显著提高电路的可靠性和耐久性
