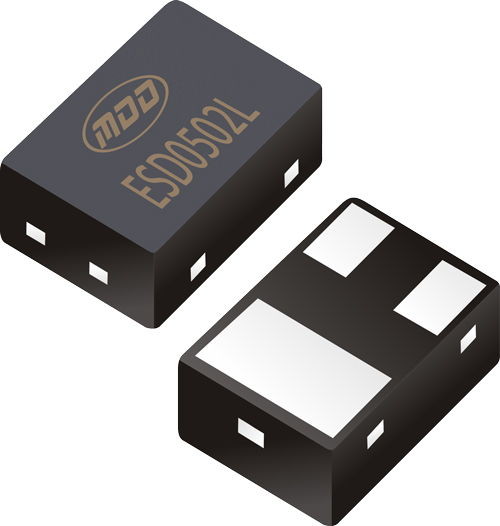

ESD二极管是一种关键的保护元件，广泛用于电子设备中，以防止静电放电对敏感元件的损害。由于其直接关系到电子设备的可靠性和安全性，确保ESD二极管的正常工作至关重要。本文将详细介绍如何测试ESD二极管是否损坏。

测试ESD二极管的方法
测试ESD二极管是否损坏，通常有以下几种方法：
使用数字万用表测试
使用专用ESD测试仪器

使用示波器测试
1. 使用数字万用表测试
步骤一：准备工具
数字万用表
步骤二：测量二极管的正向电压降
将万用表设置为二极管测试模式（通常标有二极管符号）。
将红表笔接ESD二极管的阳极，黑表笔接阴极。
读出万用表上的电压值。正常情况下，正向电压降应在0.6V到0.7V之间。如果显示无穷大或电压值明显低于0.6V，二极管可能损坏。
步骤三：测量二极管的反向电阻
将万用表设置为电阻测试模式。
将红表笔接ESD二极管的阴极，黑表笔接阳极。
读出万用表上的电阻值。正常情况下，反向电阻应非常大（接近无穷大）。如果显示较低的电阻值，二极管可能损坏。

2. 使用专用ESD测试仪器
步骤一：准备工具
专用ESD测试仪器
步骤二：连接ESD二极管
按照测试仪器的操作手册，将ESD二极管正确连接到测试仪器上。
设置适当的测试电压和电流参数。
步骤三：执行测试
启动测试仪器，执行测试程序。
测试仪器会对ESD二极管施加一系列静电放电脉冲，并检测其响应。
根据测试结果判断ESD二极管的状态。正常情况下，ESD二极管应能有效钳位电压并保护电路。如果测试结果显示钳位电压过高或响应异常，二极管可能损坏。

3. 使用示波器测试
步骤一：准备工具
示波器
函数发生器
限流电阻
步骤二：连接电路
使用函数发生器提供一个可变的高频脉冲，通过限流电阻接入ESD二极管。
将示波器探头并联在ESD二极管两端。
步骤三：观察波形
缓慢增加函数发生器的输出脉冲电压。
观察示波器上的电压波形。当脉冲电压超过ESD二极管的击穿电压时，二极管应迅速导通，并将电压钳位在安全范围内。如果钳位电压过高或波形异常，二极管可能损坏。

ESD二极管损坏的常见原因
在实际应用中，ESD二极管可能因多种原因而损坏：
过电压冲击：超过ESD二极管额定击穿电压的过电压可能导致二极管永久性损坏。
过流：高电流可能导致二极管内部结构过热并损坏。
长时间使用：ESD二极管在长期使用后可能会因累积的应力和疲劳而失效。

通过上述方法，可以有效地测试ESD二极管是否损坏。使用数字万用表进行初步测试是最简单和快速的方法，适合大多数日常检查。如果需要更精确和专业的结果，可以使用专用ESD测试仪器或示波器进行详细的测试和分析。

在实际操作中，除了测试ESD二极管本身，还应检查电路中其他相关元件的状态，因为它们也可能导致ESD二极管工作异常。例如，电路中存在的高频噪声、瞬态过电压等都可能影响ESD二极管的正常工作。因此，全面的电路诊断和定期维护是确保电子设备稳定性和可靠性的关键。
