整流二极管的损耗怎么计算？

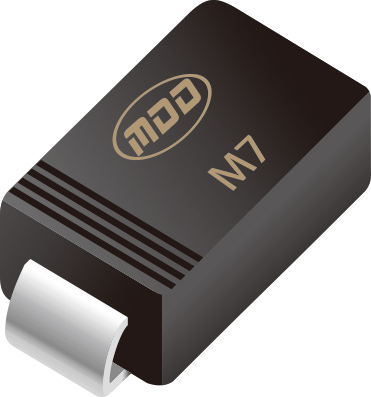

整流二极管是电力电子系统中普遍使用的一种器件，它们被广泛应用于电源转换、信号整形等领域。然而，在整流过程中，二极管会产生损耗，这直接影响到系统的效率和二极管的稳定性。

1. 导通损耗计算

导通损耗是整流二极管在导通状态下产生的损耗，主要由二极管的正向电压降(Vf)和通过二极管的电流(I)决定。导通损耗可以通过下面的公式计算：

${�}_{\text{con}}={�}_{�}\times {�}_{\text{avg}}$

其中，${�}_{\text{con}}$是导通损耗（单位：瓦特），${�}_{�}$是二极管的正向电压降（单位：伏特），${�}_{\text{avg}}$是通过二极管的平均电流（单位：安培）。

对于大多数硅整流二极管，${�}_{�}$通常在0.7V到1.2V之间。在具体计算中，应参考二极管的数据手册以获得准确的${�}_{�}$值。

2. 反向恢复损耗计算

当二极管从导通状态切换到截止状态时，二极管内部的少数载流子需要一定时间从结区中移除，这个过程会导致额外的损耗，称为反向恢复损耗。反向恢复损耗的计算相对复杂，可以通过以下公式近似计算：

${�}_{\text{rr}}=\frac{1}{2}{�}_{�}{�}_{\text{rr}}{�}_{\text{rr}}�$

其中，${�}_{\text{rr}}$是反向恢复损耗（单位：瓦特），${�}_{�}$是二极管反向工作电压（单位：伏特），${�}_{\text{rr}}$是反向恢复电流峰值（单位：安培），${�}_{\text{rr}}$是反向恢复时间（单位：秒），$�$是工作频率（单位：赫兹）。

反向恢复时间${�}_{\text{rr}}$和反向恢复电流峰值${�}_{\text{rr}}$都可以从二极管的数据手册中找到。反向恢复损耗在高频应用中尤其重要，因为它随着频率的增加而增加。

3. 总损耗计算

整流二极管的总损耗是导通损耗和反向恢复损耗的总和：

${�}_{\text{total}}={�}_{\text{con}}+{�}_{\text{rr}}$

了解整流二极管的总损耗对于设计过程非常重要，因为它直接影响到散热设计和二极管的选择。过高的损耗不仅会降低系统的效率，还可能导致二极管过热，影响其稳定性和寿命。

4. 实例计算

假设一个整流二极管在一个50Hz的交流电路中工作，其正向电压降${�}_{�}$为1V，平均电流${�}_{\text{avg}}$为2A，反向工作电压${�}_{�}$为600V，反向恢复时间${�}_{\text{rr}}$为2微秒，反向恢复电流峰值${�}_{\text{rr}}$为1A。

导通损耗计算：

${�}_{\text{con}}=1�\times 2�=2�$

反向恢复损耗计算：

${�}_{\text{rr}}=\frac{1}{2}\times 600�\times 1�\times 2\times 10^{-6}�\times 50��=0.03�$

总损耗计算：

${�}_{\text{total}}=2�+0.03�=2.03�$

整流二极管的损耗计算对于电力电子系统的设计至关重要。通过精确计算导通损耗和反向恢复损耗，设计师可以优化系统设计，选择合适的二极管，以及设计有效的散热措施，从而提高系统的整体效率和可靠性
